2024-04-29 09:31
已查看83次
本法用于測定藥用包裝材料或容器的水蒸氣透過量，包括但不限于藥用薄膜或薄片及藥
用包裝容器的水蒸氣透過量測定。水蒸氣透過量系指在規定的溫度、相對濕度、一定的水蒸氣壓差下，供試品在一定時間內透過水蒸氣的量。
本法包括重量法、電解分析法和紅外檢測器法。
第一法 重量法
本法主要有兩種方法，采用基于干燥劑的增重和基于水溶液的減重的重量變化得到水蒸氣透過量。
今天重點講解一下稱重法水蒸氣透過率的儀器及測試方法
檢測儀器推薦：WVTR-RC6水蒸氣透過率測試儀
1. 增重法
測定在規定的溫度、相對濕度環境下，材料或容器透入的水蒸氣量,通常用干燥劑的重 量增重來計算。增重法通常又可分為杯式法和容器法兩種。
（1）杯式法 系指將供試品固定在特制的裝有干燥劑的透濕杯上，通過透濕杯的重量增量來計算藥用薄膜或薄片的水蒸氣透過量。一般適用于水蒸氣透過量不低于 2g/(m2 13 ?24h)的薄膜或薄片。
分析天平 靈敏度為 0.1mg。
透濕杯 應由質輕、耐腐蝕、不透水、不透氣的材料制成；有效測定面積不得低于 25cm2。
試驗條件 包括但不限于以下常用試驗條件:
A：溫度 23℃±2℃，相對濕度 90%±5%
B：溫度 38℃±2℃，相對濕度 90%±5%
C：溫度 23℃±2℃，相對濕度 50%±5%
測定法 選取厚度均勻，無皺褶、折痕、針孔及其他缺陷的供試品三片。
則分別用圓片沖刀沖切，供試品直徑應介于杯環直徑與杯子直徑之間。將干燥劑放入清潔的杯皿中，加入量應使干燥劑距供試品表面約 3mm 為宜。

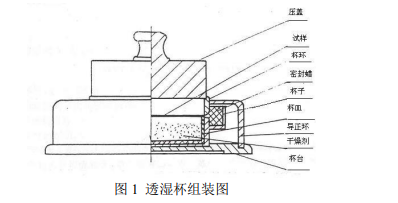

將盛有干燥劑的杯皿放入杯子中，然后將杯子放到杯臺上，供試品放在杯子正中，加上杯環后，用導正環固定好供試品的位置，再加上壓蓋。
小心地取下導正環，將熔融的密封劑澆灌至杯子的凹槽中，密封劑凝固后不允許產生裂紋及氣泡。待密封劑凝固后，取下壓蓋和杯臺，并清除粘在透濕杯邊及底部的密封劑。
如采用其它透濕杯，按產品相應使用說明進行封裝。在 23℃±2℃環境 中放置 30 分鐘，稱量封好的透濕杯。將透濕杯放入已調好溫度、濕度儀器中，放在處于 23℃±2℃環境中的干燥器中，平衡 30 分鐘后進行稱量，以后每兩次稱量的間隔時間為 24、48 或 96 小時，稱量 前均應先放在處于 23℃±2℃環境中的干燥器中，平衡 30 分鐘。直到前后兩次質量增量相差不大于 5%時，方可結束試驗。同時取一個供試品進行空白試驗。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
聯系我們
