燃料電池質子交換膜透氣度測試儀是一款專業用于測量質子交換膜透氣性能的儀器，其工作原理為壓差法測試原理，即壓差法氣體滲透儀，可用于測試質子交換膜材料的氣體透過率檢測，通過特殊定制，還可用于材料氫氣滲透性能的測試。

GB/T 20042.3-2022標準中要求采用壓差法氣體滲透儀細節了解第七項透氣率測試

注:詳細的測試準備內容見附錄A:測試報告的內容見附錄B.

7.1 測試儀器：

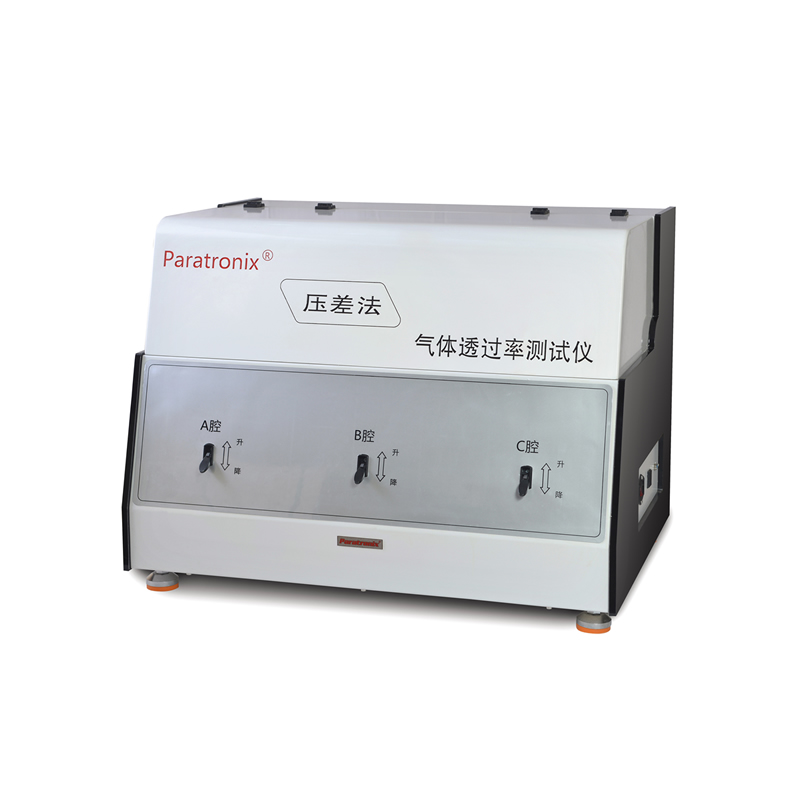

檢測儀器推薦：GTR-V3氣體透過率測試儀

7.1.1壓差法 氣體滲透儀:檢測zuidi限≥0.05 em'/(m"●d. Pa),真空分辨率為士0.1 Pa;結構圖如圖3所示。

7.1.2真空泵:可使低壓室中的真空度抽至 10 Pa以下。

7.1.3水浴 循環溫度控制裝置:溫度控制精度為士0.05 C。

7.2樣品制備

7.2.1樣品應具有代表性.無折皺或可見的缺陷。樣品一般為圓形 .其直徑取決于所使用的儀器,樣品.數應滿足3次有效平行試驗的要求。

7.2.2樣晶測試前應在溫度80 C條件下,干燥至少放置4 h.

7.3測試方法

7.3.1將壓差法氣體滲透儀的高壓室和低壓室分離.把真空油脂均勻徐抹在低壓室試驗臺測試標志線之外的區域。

7.3.2將- - 片按照要求裁切好的中速定性濾紙放置于低壓室試驗臺中央空穴的正上方。

7.3.3將準備好的樣品分別平整貼附于涂有油脂的低壓室試驗臺上.確保樣品與油脂接觸區域無氣泡產生。

7.3.4將高壓室 與低壓室緊密閉合.開啟水浴循環。溫度控制裝置設定溫度為23 C。

7.3.5開啟 氣體滲透儀電源開關.打開僅器計算機操作軟件.運行安全氣體(氮?dú)饣蚱渌栊詺怏w)置換過程,時間不低于600 s.

7.3.6安全 氣體置換結束后.切換閥門,通入高純氫氣.同時開啟真空泵,高壓室和低壓室同時抽空脫氣至10 Pa以下。

7.3.7關 閉隔斷閥,打開試驗氣瓶和氣源開關向高壓室充試驗氣體.高壓室的氣體壓力應在1.0X 10° Pa~1.1X105 Pa范圍內。壓力過高時.應開啟隔斷閥排出.

7.3.8脫氣結束后.僅器自動關閉高,低壓室排氣閥.開始透氣試驗。

7.3.9剔除 試驗開始的非線性滲透階段.記錄低壓室的壓力變化值SP和試驗時間1。

7.3.10繼續試驗直到在相同的時間間隔內的低壓室壓力變化保持恒定.達到穩定透過。至少取3個連續時間間隔的壓差值,求其算數平均值.以此計算該試樣的氣體透過率及氣體透過系數。　

???
