GB/T 41317-2022 燃氣用具連接用不銹鋼波紋軟管
本文件規定了使用GB/T 13611規定的城鎮燃氣的燃氣用具連接用不銹鋼波紋軟管的分類、規格和型號,要求,試驗方法,檢驗規則以及標志、包裝、運輸和貯存。
本文件適用于公稱尺寸不大于DN32,最大工作壓力0.01 MPa,與燃氣燃燒器具或燃氣設備相連接的不銹鋼波紋軟管。
軟管
耐壓性

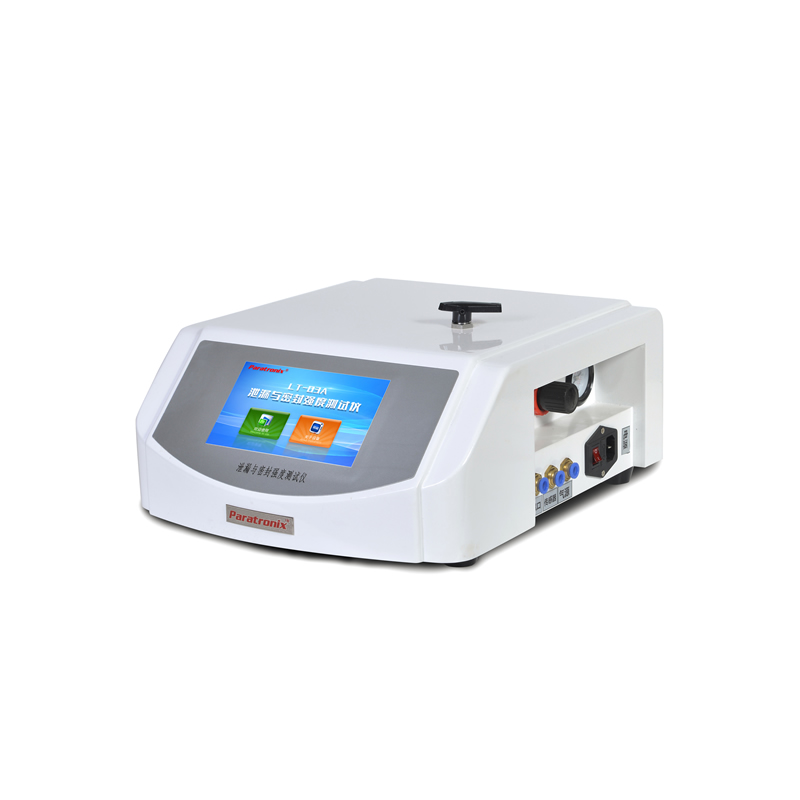

測試儀器：泄漏與密封強度測試儀
按6.5.1試驗后,軟管不應有滲漏及零件損壞現象,但波紋允許延伸
氣密性
按6.5.2試驗后.軟管泄漏量不應大于10 mL/h
流量
按6.5.3試驗后.軟管流量不應低于表5的規定
抗拉性

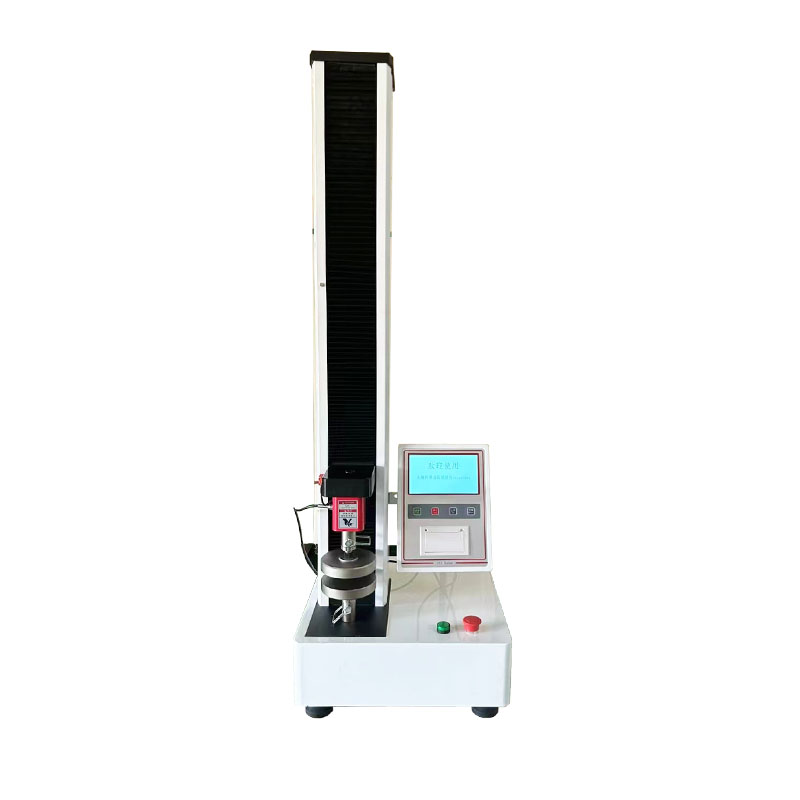

測試儀器：拉力試驗機
按6.5.4試驗后,軟管兩端接頭應無脫落,波紋管應無破裂且符合軟管氣密性要求
耐熱性
按6.5.5試驗后,軟管應符合氣密性要求
扭曲性
按6.5.6試驗后，被覆層應無裂紋,波紋管應無破裂且符合軟管氣密性要求
柔軟性
按6.5.7試驗后.軟管最大彎曲力應符合表6規定
彎曲性
按6.5.8試驗后,被覆層應無裂紋,波紋管應無破裂且符合軟管氣密性要求軟管
耐沖擊性
按6.5.9試驗后,波紋管應無破裂且符合軟管氣密性要求
拉伸變形性
測試儀器：拉力試驗機
該試驗僅適用于超柔型軟管。按6.5.10試驗,軟管在規定拉力下軟管變形長度不應大于原管長度的10%,釋放拉力后,軟管的變形長度不應大于原管長度的3%且符合軟管氣密性要求
擺動彎曲性
該試驗僅適用于超柔型軟管。按6.5.11試驗后,被覆層應無裂紋.波紋管應無破裂且符合軟管氣密性要求
抗扭轉性
該試驗僅適用于超柔型軟管。按6.5.12試驗后,被覆層應無裂紋，波紋管應無破裂且符合軟管氣密性要求
耐應力腐蝕性
按6.5.13試驗后,波紋管應無裂紋且符合軟管氣密性要求
