范圍
本標準規定了在穩態條件下采用紅外傳感器法對包裝件和容器水蒸氣透過性進行測試的試驗方法。
本標準適用于塑料及其復合材料包裝件和容器(以下簡稱包裝件)的水蒸氣透過性的測試。
水蒸氣透過率watervaportransmission rate;
在規定的試驗條件下,試驗達到平衡時在單位時間內,從包裝件外部透入內部的水蒸氣量,常用的單位是克每天(g/d)。
參考膜 reference specimen
在特定的試驗條件下,水蒸氣透過率為已知的膜片，
試驗原理
將包裝件裝在儀器上,并將包裝件的開口密封。包裝件內通入干燥載氣,包裝件外側則置于已知相對濕度環境中。由于包裝件內外存在一定的濕度差,
水蒸氣從高濕度側,通過包裝件壁向低濕度側滲透。透過包裝件壁的水蒸氣隨載氣一起傳送到紅外傳感器中,傳感器測量由水蒸氣吸收的紅外能量的比例,產生一
定強度的電信號,電信號的強度與水蒸氣的濃度呈比例關系。通過檢測一定時間內電信號的強度計算出試樣的水蒸氣透過率。
測試步驟
10.1 將待測試樣安裝在儀器的包裝件試驗支架上,用環氧樹脂將試樣與試驗支架連接處密封。待測試樣與儀器的連接方式取決于包裝件的形狀,類型和檢測目的。

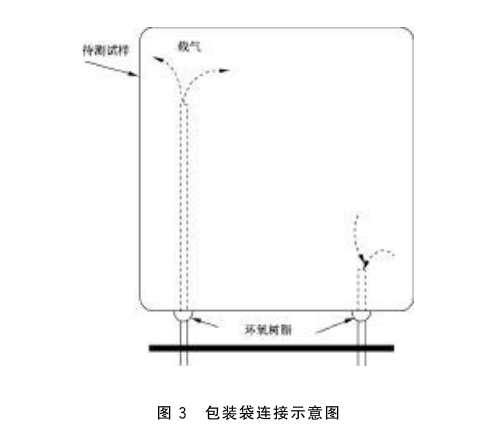

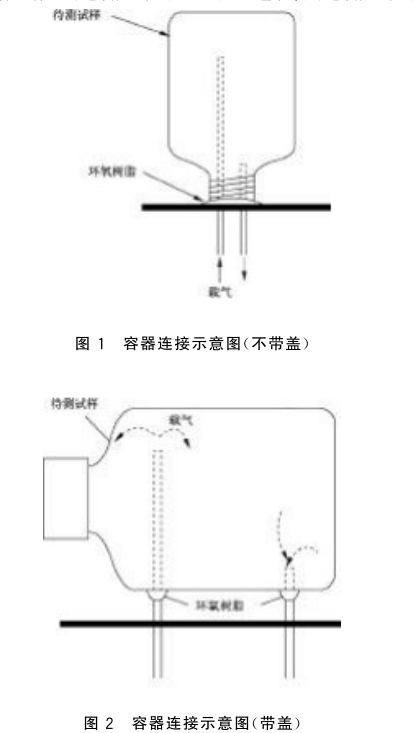

連接時,進氣管與出氣管的位置應盡量遠離,進氣管應高于出氣管。容器的連接方式見圖1和圖2,包裝袋的連接方式見圖3。
10.2將待測試樣安裝于已知溫濕度的恒溫恒濕裝置中。注;也可將試樣安裝于實驗室條件下進行測試,但實驗室內溫度和濕度的波動會影響試驗結果,應在試驗報告中予
以說明。
10.3 向試樣內通干燥的載氣,以不小于40ml/min的流量將待測試樣品內的空氣吹凈。吹掃時間根據樣品的體積而定，不少于以下規定時間:
體積V<100 m時:30 min
100 mlsV<200 ml時:1 h
200 ml≤V<500 ml時:2 h
V>500ml時:3h以上空氣吹掃時間結束后,將流量降低至5mL/min~15mL/min,并維持30 min。
10.4 吹掃完畢后,調節載氣流量到選定值,載氣流量應保持穩定,流量示值偏差應在5%以內。試驗所選用的載氣流量應與所選參考膜校正時用的流量相同。
10.5 開始測試,直至電壓輸出值的變化在5%以內時,試驗達到穩定狀態,記錄此電壓輸出值為E,。
10.6記錄試樣內外的溫度,精確到0.5℃。
