YY/T 1783-2021內鏡手術器械重復性使用腹部穿刺器測試方法

2025-04-23 09:29

已查看122次

本文件規定了重復性使用腹部穿刺器的結構、材料、要求、試驗方法、型式檢驗,標簽、說明書、包裝運輸、貯存。
本文件適用于腹腔鏡手術時穿刺人體腹部組織建立人工氣腹、操作手術器械通道的重復性使用腹部穿刺器(以下簡稱穿刺器)。
1、轉換器密封性能
測試儀器：Paratronix普創科技LT-03A泄漏與密封強度測試儀


1.試驗用具
1.1 加壓裝置,包含氣源、壓力計(精度0.1kPa)和連接管路A.1.2盛水容器,底部平整。
1.2 密封性能試驗步驟:
a)插人穿刺針后的穿刺器頭端與加壓裝置連接,確保連接處無泄漏;
b)關閉穿刺器注氣閥,封堵穿刺套管側孔和穿刺針尾端氣孔:
c)將穿刺器平放于盛水容器,穿刺器外表面最高點距水面約5cm,從穿刺器的頭端加注4kPa壓力氣體,持續1min,觀察有無泄漏現象。
2、連接牢固度

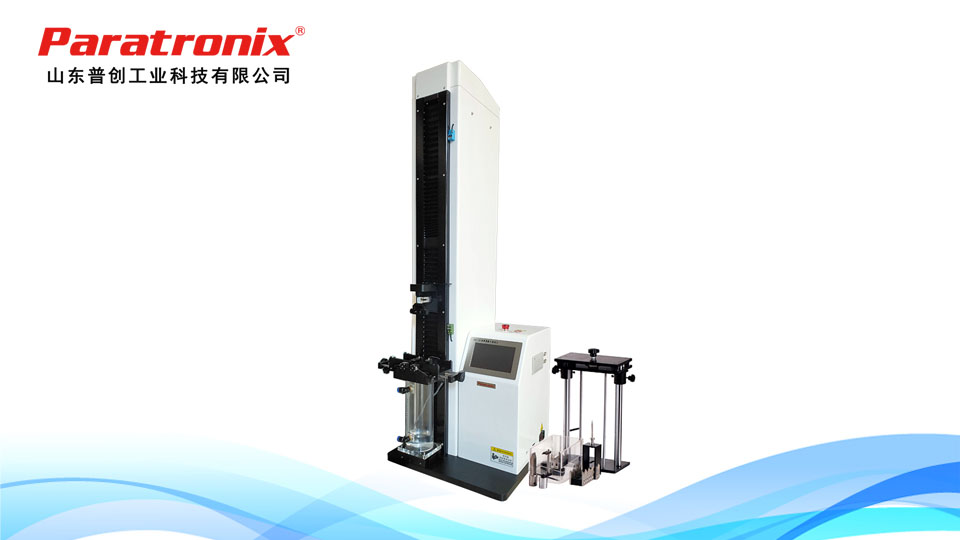

測試儀器：Paratronix普創科技PMT-05醫藥包裝物理性能測試儀


2.1可拆卸式鞘帽和穿刺套套管座的連接處,對其任一部件施加50N的軸向靜拉力持續10S。
2.2仿使用動作,固定套管,旋轉和拉拔套管座。
2.3穿刺針的連接處,對其任一部件施加15N的軸向靜拉力持續10s。

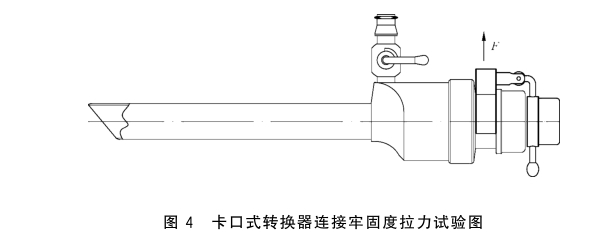

2.4對卡口式轉換器卡座上施加15N的徑向靜拉力持續10s(如圖4)。

3.穿刺性能評價試驗方法

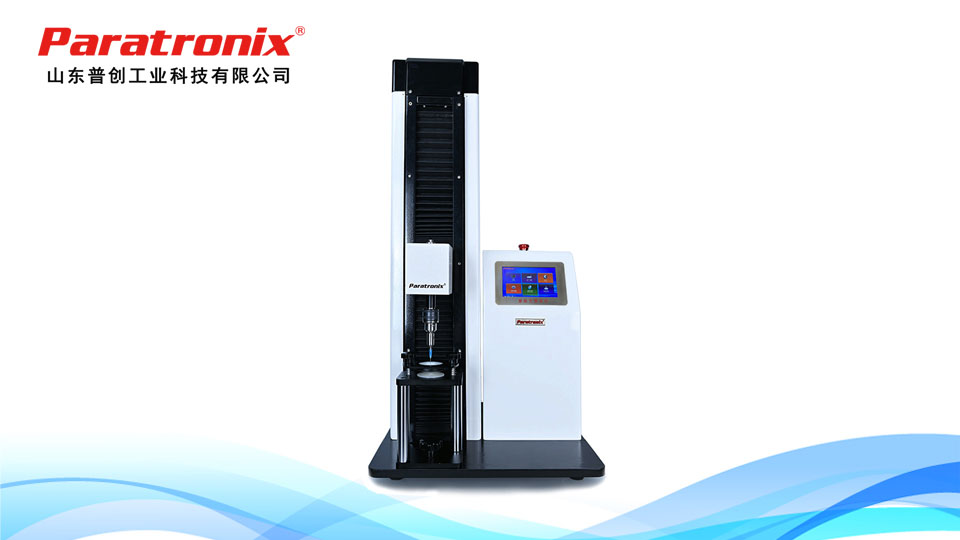

3.1 Paratronix普創科技PMT-C穿刺力測試儀
精度:0.1N
試驗條件:穿刺速度100mm/min。


3.1.2 夾具
確保穿刺器、試驗材料牢固固定。穿刺部位下部用圈形塊支撐,在對試驗材料提供足夠支撐力情況下,圈形塊中間空間保證穿刺針能完全穿人試驗材料。
3.1.3 試驗材料
豬腹部組織,帶皮,冰鮮保存不超過48h。單邊大小至少10倍穿刺套套管外徑
3.2試驗步驟
3.2.1具有切割皮膚功能的穿刺器試驗步驟:
a)在夾具(3.1.2)上裝夾穿刺器和試驗材料(3.1.3)。
b)啟動試驗機(3.1.1),穿刺器穿刺試驗材料(3.1.3)至穿刺套套管完全進入試驗材料(3.1.3),停止。記錄的最大力值即為穿刺力。
3.2.2不具有切割皮膚功能的穿刺器試驗步驟:
a)在夾具(3.1.2)上裝夾穿刺器和試驗材料(3.1.3)。
b)在試驗材料(B.1.3)表皮劃出套管直徑的劃口,劃口應完全劃開真皮層
c)調節上夾具位置,確認穿刺器頭端與試驗材料(3.1.3)劃口接觸但不受力。
d)啟動試驗機(3.1.1),穿刺器穿刺試驗材料(3.1.3)至穿刺套套管完全進入試驗材料(3.1.3),停d)止。記錄的最大力值即為穿刺力。
