YY/T 1932-2024和YY/T 1819-2022牙科學拉伸性能檢測

2025-02-15 10:29

已查看159次

一、YY1932-2024牙科膜片式無托槽正畸矯治器

膜片式無托槽正畸矯治器是使用熱塑性聚合物膜片,在患者的牙齒模型上經加熱加壓加工制成用于對患者牙齒畸形的正畸治療。

1、采用標準的3D打印模型，，制作3個3D打印牙膜在3D打印牙膜上通過熱壓成型制作3個矯治器試樣，將試樣放入37±1的蒸餾水中完全浸沒24h±1h

2、對每個試樣，分別用兩個夾具抵靠在試樣前牙兩側圓形凹槽中心A點和B點上，使得試樣懸空。其中一側夾具位置可調節，且兩個夾具之一連接至測力裝置上。該裝置測力精度不低于0.01N,位置調節精度不低于0.02 mm。初始狀態下，調節測力裝置位置使其產生0.1N的預緊力。隨后調節測力裝置的位置，使兩個夾具相對距離減少0.5mm± 0.02 mm,記錄夾具上的初始夾持力F

保持夾具對試樣的夾持量不變72 h2 h。在持續施力周期內，應保證試樣在夾具之間不發生脫落或掉落。72 h±2 h后，記錄夾具上的持續夾持力F。

二、YY/T 1819-2022牙科學正畸矯治器用膜片

正畸矯治器用膜片多為熱塑性高聚物,在患者的模型上經加熱加壓加工制成正畸矯治器,對患者進行正畸治療。

測試項目：拉伸彈性模量、屈服應力、屈服拉伸應變、拉力衰減、直角撕裂強度

4.9力學性能

拉伸性能:拉伸彈性模量700MPa~3000MPa。屈服應力25MPa。屈服拉伸應變≥4%4.9.1

4.9.2拉力衰減:拉力衰減應≤75%。

4.9.3直角撕裂強度:直角撕裂強度應>100kN/m。

5.10 力學性能

5.10.1 拉伸性能

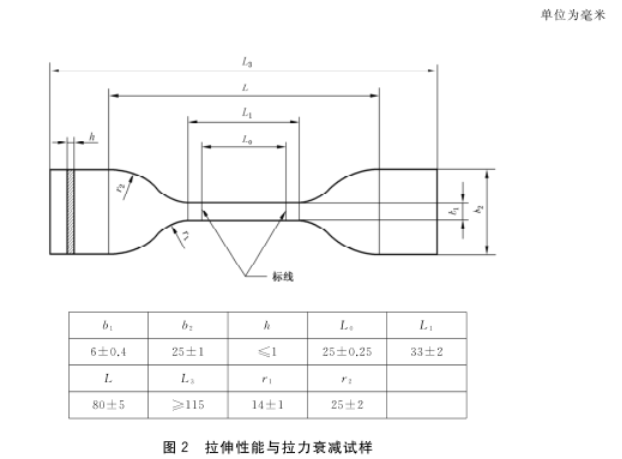

使用沖刀沖切制備圖2中所述試樣,并應使用適合的襯墊材料,以確保沖切的試樣邊緣整齊。應通過定期打磨保持沖刀鋒利,并使用低倍數放大鏡檢查試樣邊緣,以確保無缺口。別除割邊上有任何明顯缺陷的試樣。制備5個試樣。

將試樣固定到力學試驗機上,以(1士0.2)mm/min的速度對試樣施加拉力直到試樣斷裂。記錄拉伸彈性模量、屈服應力、屈服拉伸應變,取平均值。
