2024-12-16 11:04
已查看125次
早期的碳酸飲料瓶采用玻璃材質，平底設計容易倒塌且不穩定。為了解決這些問題，設計師們逐漸采用五瓣花形狀的塑料瓶底，這種設計在1978年出現，并證明了其在保持飲料新鮮度和穩定性。
PET材料具有良好的可回收性，廣泛應用于碳酸飲料包裝。回收PET瓶子的過程包括清洗、破碎、分離標簽等步驟，最終得到可再利用的PET顆粒?。本篇文章山東普創工業科技有限公司根據QBT 1868-2004標準使用本公司自主研發生產的LT-03A泄漏與密封強度測試儀為您提供聚對苯二甲酸乙二醇酯（PET）碳酸飲料瓶的耐內壓力試驗的方法。
檢測儀器：

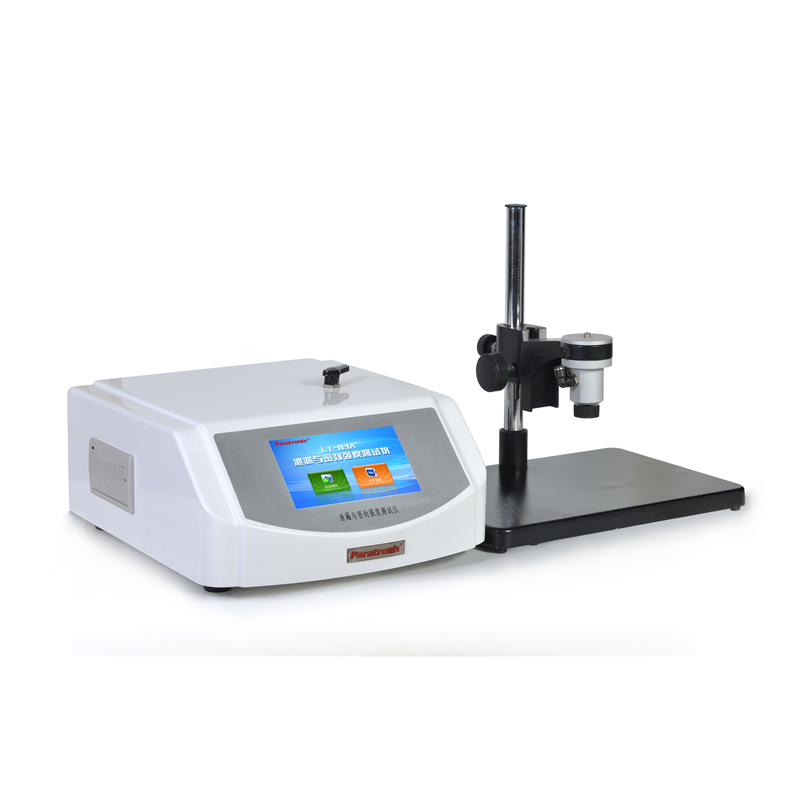

LT-03A泄漏與密封強度測試儀
測試要求：
取 10個樣瓶，瓶盛水到注點，在有防護裝置條件下，加壓到1MPa，保持30s，觀察瓶是否破裂，并記錄測試結果。
3.1注點
指從瓶口平面到液面距離一定的點。
3.2
垂直度偏差
瓶幾何中心軸線與底平面的垂直軸線的偏差值。

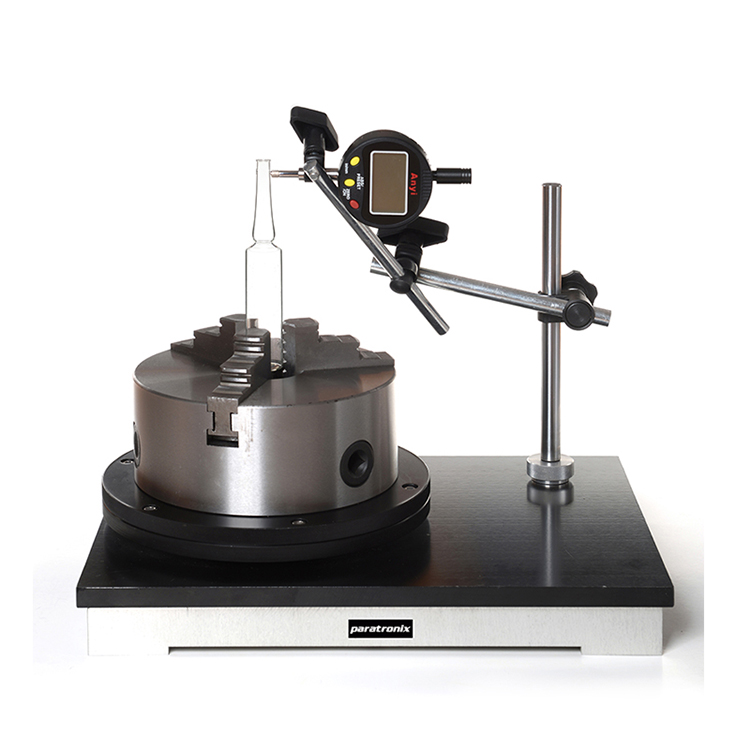

檢測儀器：軸偏差測試儀
6.6 物理力學性能
6.6.1 密封性能

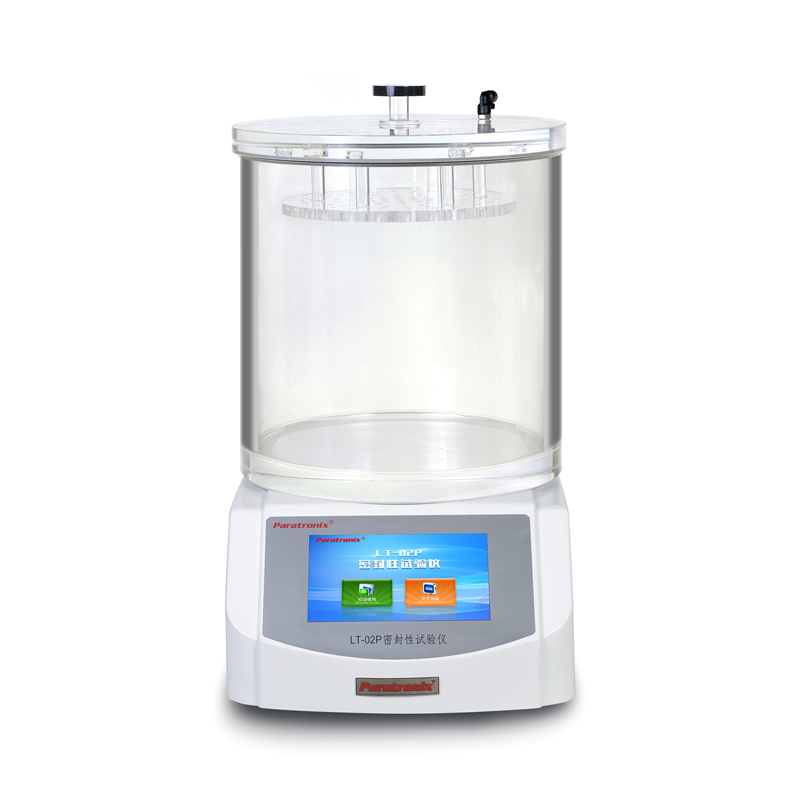

檢測儀器：密封性能測試儀
取 10個樣瓶，瓶中注入含有(23士2)℃、二氧化碳含量為(4.0±0.1)倍體積的碳酸水溶液后用蓋密封，在(23士2)℃下放置 24h，取出5個樣瓶測量壓力、溫度，按GB/T10792-1995 查出相應的體積，瓶在(23士2)℃下存放，1000mL(含1000mL)以下的試樣存放6個星期，1000mL以上的試樣存放12個星期，然后進行測試，二氧化碳損失率，數值以%表示，按式計算。
6.6.2 垂直載壓性能

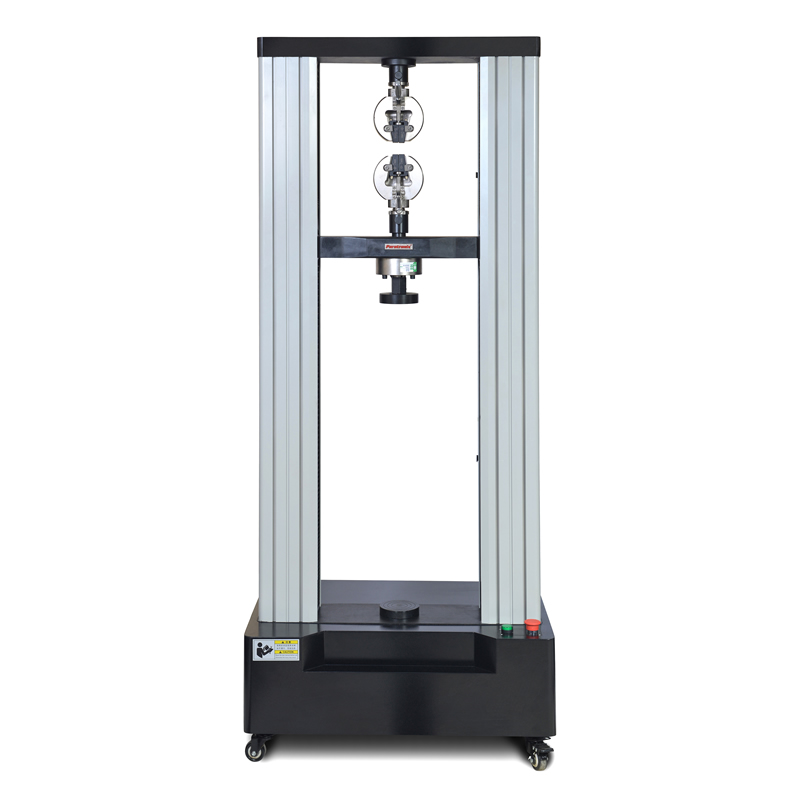

檢測儀器：垂直載壓性能測試儀
取10個樣瓶，在常溫下放置24h以上，在壓力試驗機上垂直放置瓶，以100mm/min的恒定速度對樣瓶垂直施加壓力，記錄瓶所能承受的初始最大載荷，精確到1N，計算測量結果的平均值。
6.6.3 跌落性能

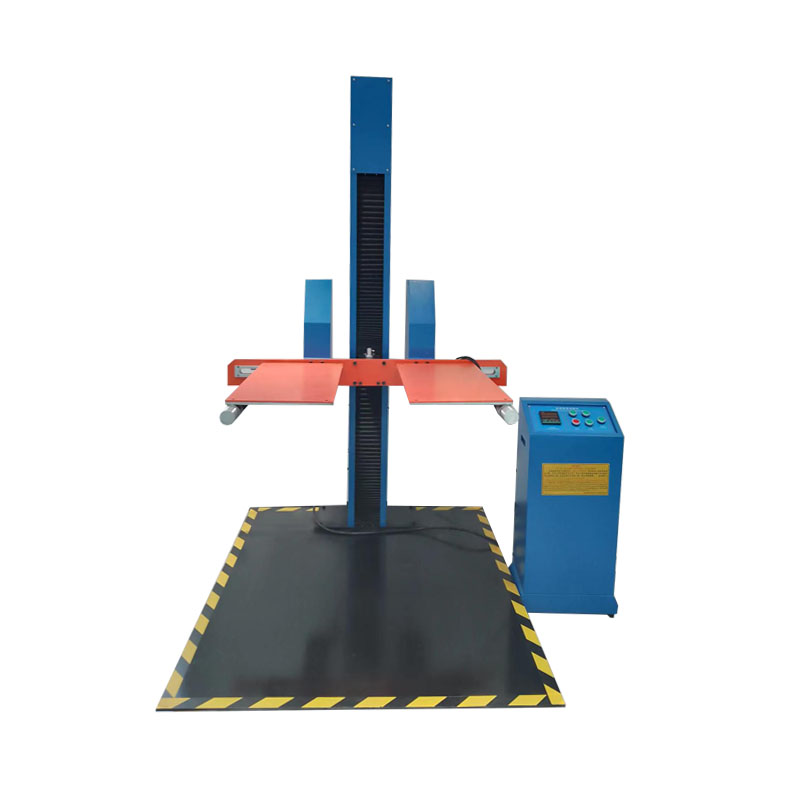

檢測儀器：跌落性能測試儀
取 10個樣瓶，向瓶中注入溫度為(23±2)℃、二氧化碳含量為(4.0+0.1)倍體積的碳酸水，然后用瓶蓋密封，其中5個樣品在(4±1)℃的環境下放置 24h;另外5個樣品在(24±1)℃環境下放置 24h。然后把樣品瓶放在 2m高度處，使瓶軸線與垂直于地面的直線成 30°夾角，瓶底朝下自由下落到混凝土地面上，檢查瓶底損傷情況和瓶是否可以穩定地站立。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
聯系我們
