1范圍
本標準規定了炭素材料透氣度測定原理、儀器設備、試樣、試驗步驟、試驗結果、試驗誤差。本標準適用于室溫下炭素材料的測定﹐也適用高爐用耐火材料透氣度的測定。
2原理
氣體在一定壓力下通過試樣的程度稱為透氣度。具有一定壓力的氣體在層流條件下通過試樣,測定試樣兩端氣體的壓差和通過試樣的流量,即可計算出試樣的透氣度。
檢測儀器：

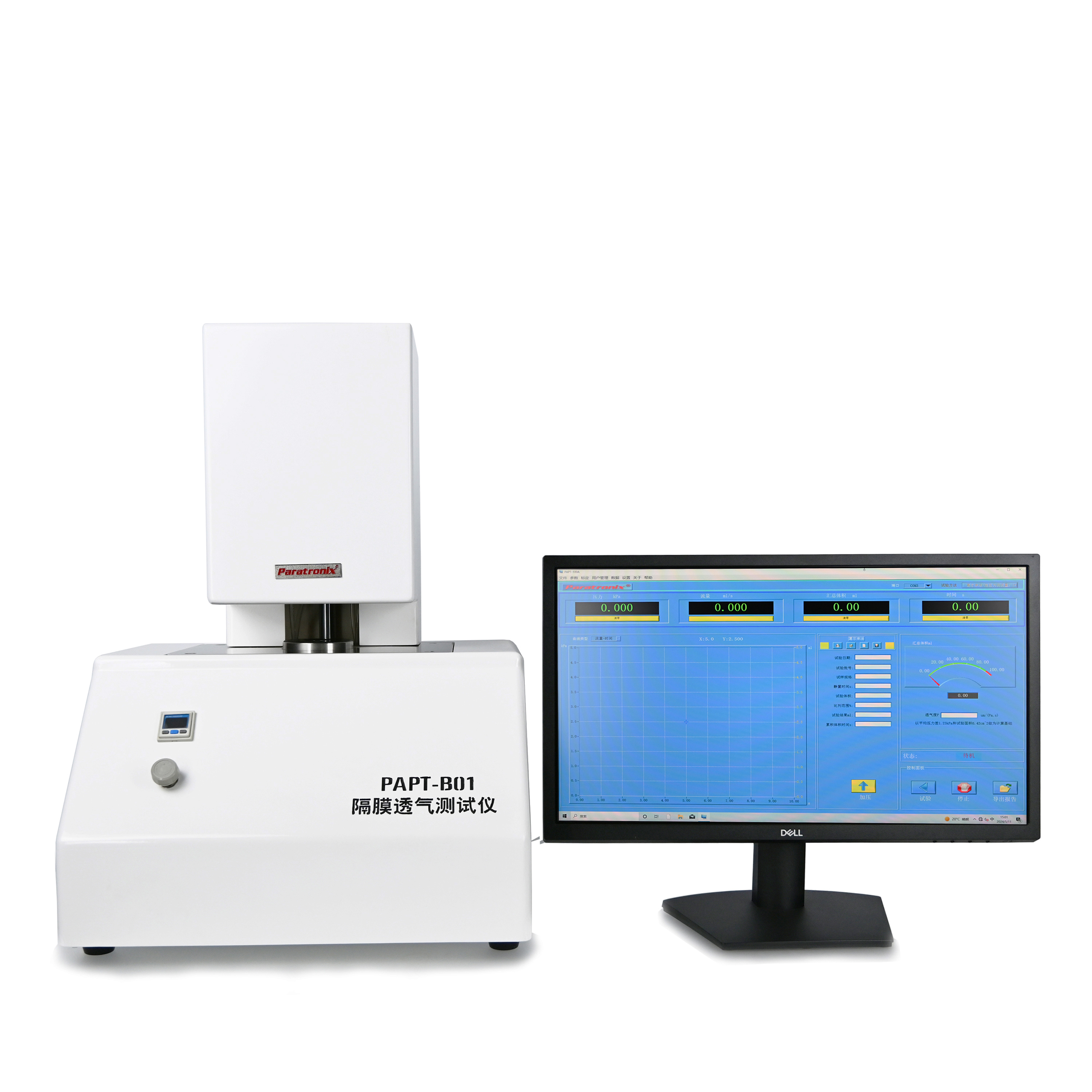

PAPT-B01透氣度測試儀
3儀器設備
3.1透氣度測定儀,如圖1。
3.2試樣夾持器:由試樣筒、蓋板和底座組成,如圖2。
3.3干燥箱;室溫一200℃.
3.4﹑游標卡尺:測量范圍0～200 mm,精度0.02 mm,3.5秒表。
3.6氮氣。
4試樣制備
取樣時應去掉制品疏松﹑粗糙的表層﹑然后隨機取樣,每批產品取兩個試樣，試樣的尺寸為(50 mm±0.5 mm),高(50 mm士0.5 mm),試樣的軸線對其端面的垂直度不大于0.5 mm,試樣表面應光潔。加工好的試樣在(110℃土5℃)干燥箱中烘干2 h,冷卻至室溫備用。
5試驗步驟
5.1測量試樣的直徑和高度,精確至0.1 mm。
5.2進行空白實驗,以檢查測量系統的氣密性。用透氣度為零的材料制成與試樣尺寸相同的標樣,按5.3～~5.4操作。將壓力調至9.8×10' Pa(1 000 mmH;O)。如果在 30 min 內水位不變﹐則認為測量系統是密閉的。
5.3將試樣放入試樣夾持器中,用蓋板將試樣壓緊。
5.4向襯在試樣簡內的乳膠套充氮氣,密封試樣罃面。充氣壓力在0.2 MPa~0.3 MPa之間。5.5緩慢給高位水箱注水,直至U型壓力計的壓力穩定。
5.6壓力穩定后,開始記時,同時記錄壓差讀數,記錄水位上.升60 mm的所需時間。如果水位上升很慢﹐記錄30 min的氣體流量,并記錄室溫和大氣壓。
5.7每個試樣應在三個不同的壓差下測試三次,取三次測試結果的平均值。
