GB∕T 232-2024 金屬材料彎曲試驗方法

2024-09-12 09:28

已查看131次

本文件描述了測定金屬材料承受彎曲塑性變形能力的試驗方法。

本文件適用于金屬材料相關產品標準規定的試樣的彎曲試驗，不適用于金屬管材全截面和金屬焊接接頭的彎曲試驗，金屬管材和金屬焊接接頭的彎曲試驗由其他標準規定。

測試原理

彎曲試驗是以圓形、方形、矩形或多邊形橫截面試樣在彎曲裝置上經受彎曲塑性變形，不改變加力方向，直至達到規定的彎曲角度。

彎曲試驗時，試樣兩臂的軸線保持在垂直于彎曲軸的平面內。在彎曲180°的彎曲試驗中，按照相關產品標準的要求，可將試樣彎曲至兩臂直接接觸或相互平行且相距規定距離，可使用墊塊控制規定距離。

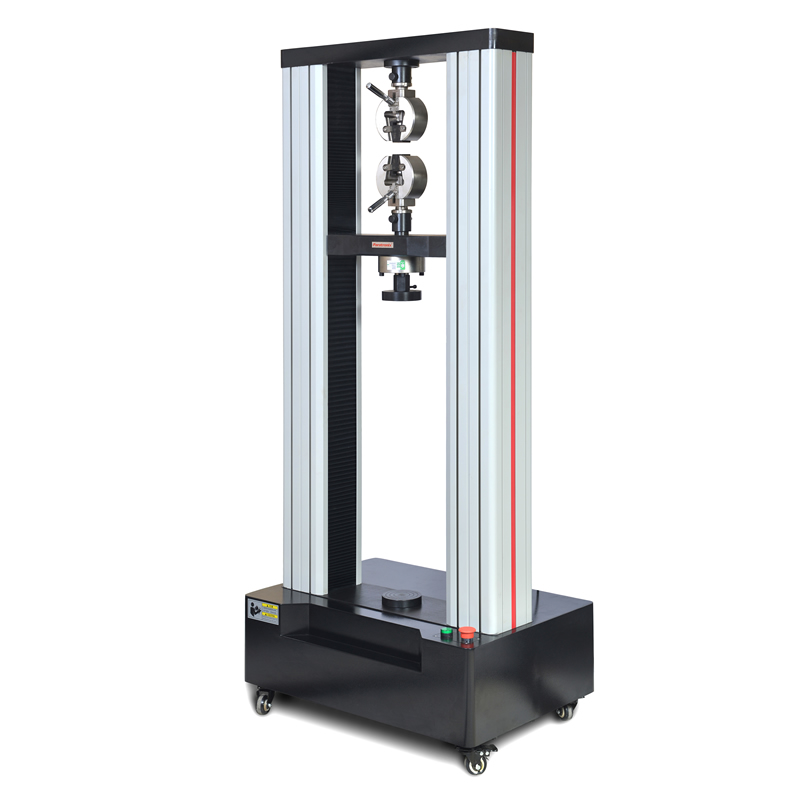

檢測儀器推薦：ETT-C萬能材料試驗機


警告:試驗過程中應采取足夠的安全措施和防護裝置。

測試：

1 試驗- -般在10C" 35C的室溫范圍內進行。對溫度要求嚴格的試驗，試驗溫度應為(23士5)

2按照相關產 品標準規定，應采用下列方法之一完成試驗:

a)試樣在給定的條件和力作用下彎曲至規定的彎曲角度;

b)試樣在力作用下彎曲生兩臂相距規定距離且相互平行，

e)試樣在力作用丁彎曲至畫臂直接接觸。

8.3試樣彎曲至規定彎曲角度的試驗。應將試樣放于兩支輥或V型模具上，試樣軸線應與彎曲壓頭軸線垂直，彎曲壓頭在兩支輥之間的中點處對試樣連續施加力使其彎曲，直至達到規定的彎曲角度。彎曲角度a可以通過測量彎曲壓頭的位移計算得出，見附錄B.試樣-端固定，繞彎曲壓頭進行彎曲，可繞過彎曲壓頭，直至達到規定的彎曲角度。

對于三種方法,應緩慢施加彎曲力，以使材料能夠自由地進行塑性變形。當出現爭議時，彎曲壓頭的位移速率應為(1.0士0.2) mm/s。使用上述方法如不能直接達到規定的彎曲角度，應直接施力壓試樣兩端使其進一一步彎曲，直至達到規定的彎曲角度。

8.4試樣彎曲至兩臂相互平行的試驗。首先對試樣進行彎曲,然后將試樣置于兩平行壓板之間，連續施加力壓其兩端使之進一步彎曲，直至兩臂平行。試驗時可加或不加墊塊。墊塊厚度應按相關標準或協議規定。

8.5試樣彎曲至兩臂直接接觸的試驗，首先對試樣進行預彎曲，然后將試樣置于兩平行壓板之間，對試樣兩端連續施加壓力進行進一步彎曲，直至兩臂直接接觸。
