2024-07-24 09:30
已查看88次
對于熱合在一起的材料,用從接觸面進行分離時產生的力，反映材料的熱合強度。熱合強度系指將規定寬度的試樣,在一定速度下，進行T型分離或斷裂時的最大載荷。
本法適用于塑料熱合在塑料或其他基材(如鋁箔等)上的熱合強度及塑料復合袋的熱合強度的測定。
檢測儀器：
ETT-AM多種材料試驗機
儀器裝置可用材料試驗機進行測定，或能滿足本試驗要求的其他裝置。儀器的示值誤差應在實際值的±1%以內。
材料：
試驗環境應在溫度23℃士2℃，相對濕度50%士5%環境條件下進行以下試驗。
試樣制備根據產品項下規定的熱合條件,裁取合適大小的樣品在熱封儀上進行熱合。從熱合中間部位縱向、橫向裁取15.0mm土0.1mm寬的試樣各5條。試樣應在溫度23℃士2℃，相對濕度50%士5%環境中放置4小時以上。
袋：
試驗環境樣品應在溫度23℃士2℃、相對濕度50%士5%的環境中放置4小時以上，并在此條件下進行以下試驗。

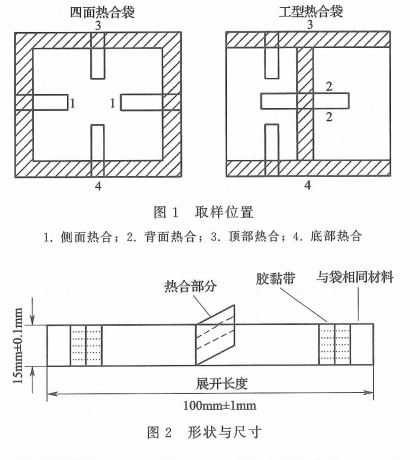

試樣制備如圖1所示,分別在袋的不同熱合部位,裁取15.Omm士0.1mm寬的試樣總共10條，各部位取樣條數相差不得超過1條。展開長度100mm士1mm，若展開長度不足100mm土1mm時，可按圖⒉所示,用膠黏帶粘接與袋相同材料，使試樣展開長度滿足100mm土1mm要求。
測定法―取試樣,以熱合部位為中心，打開呈180°，把試樣的兩端夾在試驗機的兩個夾具上，試樣軸線應與上下夾具中心線相重合，并要求松緊適宜，以防止試驗前試樣滑脫或斷裂在夾具內。夾具間距離為50mm，試驗速度為300mm/ min土30mm/ min，讀取試樣分離或斷裂時的最大載荷。
若試樣斷在夾具內，則此試樣作廢，另取試樣重做。結果判定惇試驗結果，材料以縱向、橫向10個試樣的算術平均值,袋以不同熱合部位10個試樣的平均值作為該樣品的熱合強度，單位以N/15mm表示。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
聯系我們
