2024-06-03 10:35
已查看146次
本法適用于塑料薄膜和片材（厚度應不大于1 mm)的拉伸強度和斷裂伸長率的測定。拉伸強度系指在拉伸試驗中，試驗直至斷裂為止，單位初始橫截面上承受的最大拉伸負荷。

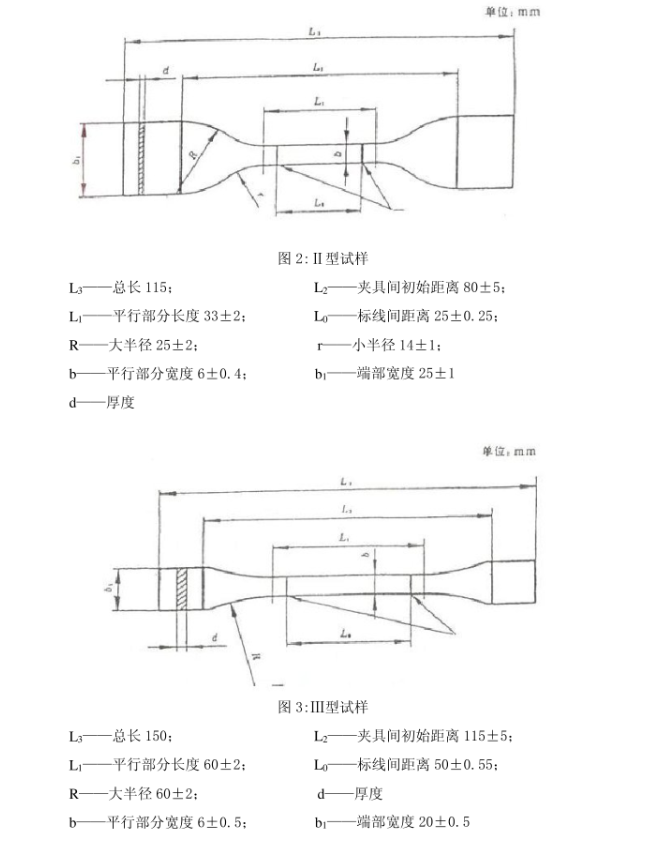

斷裂伸長率系指在拉伸試驗中，試樣斷裂時，標線間距離的增加量與初始標距之比，以百分率表示。儀器裝置儀器應有適當的夾具，夾具應使試樣長軸與通過夾具中心線的拉伸方向重合，夾具應盡可能避免試樣在夾具處斷裂，并防止被夾持試樣在夾具中滑動.夾具的移動速度應滿足試驗要求。儀器的示值誤差應在±1%內。試樣形狀及尺寸本方法規定使用四種類型的試樣，I、If、III型為啞鈴形試樣。見圖1~圖3。Ⅳ型為長條型試樣，寬度10~25 mm，總長度不小于150 mm，標距至少為50mm。試樣形狀和尺寸根據各品種項下規定進行選擇。
試樣制備
試樣應沿縱、橫方向大約等間隔裁取。啞鈴形及長條形試樣可用沖刀沖制，長條型試樣也可在標準試片截取板上用裁刀裁取。試樣邊緣必須平滑無缺口損傷，按試樣尺寸要求準確打印或畫出標線。此標線應對試樣產品不產生任何影響。
試樣按每個試驗方向為一組，每組試樣不少于5個。試樣應在(23+2)℃、(50土5)%相對濕度放置4小時以上，并在此條件下進行試驗。
試驗速度（空載)
a. l +0.5mm/min;
b. 2+0.5mm/min或2.5士0.5mm/min;
c. 5士1mm/min;
d.10+2mm/min;
e. 30土3mm/min或25土 2.5mm/min;
f. 50主5mm/min:
g.100主1Omm/min;
h. 200+20mm/min或250+25mm/min;i. 500土50mm/min。
應按各品種項下規定的要求選擇速度。如果沒有規定速度，則硬質材料和半硬質材料選用較低的速度，軟質材料選用較高的速度。
試驗步驟
1）用上、下兩側面為平面的精度為0. 001mm的量具測量試樣厚度，用精度為0.1mm的量具測量試樣寬度。每個試樣的厚度及寬度應在標距內測量三點，取算術平均值。條形試樣寬度和啞鈴型試樣中間平行部分寬度應用沖刀的相應部分的平均寬度。
2）將試樣置于試驗機的兩夾具中，使試樣縱軸與上、下夾具中心連線相重合。夾具松緊適宜，以防止試樣滑脫或在夾具中斷裂。

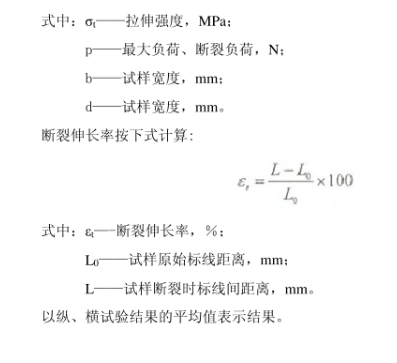

3）按規定速度開動試驗機進行試驗。試樣斷裂后讀取斷裂時所需負荷以及相應的標線間伸長值。若試樣斷裂在標線外的部位時，此試樣作廢。另取試樣里做。結果的計算和表示。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
聯系我們
