GB 21027-2020學生用品的安全通用要求筆套的空氣流量試驗
F.1原理
把被測筆套插人適當直徑的彈性軟管內,空氣流經軟管時,在兩個方向分別測量壓差。
F.2設備
F.2.1氣源,頻率不限,在4 kPa~50 kPa的壓力范圍內供氣量至少為25 L/min。
F.2.2流量調節器,能控制流量,準確度為士0.1 L/ min。
F.2.3 流量計﹐能測量范圍在5 L/min~10 L/min的流量,準確度為±0.2 L/ min。
F.2.4 壓力表,能測量至少4.00 kPa壓力,準確度為士0.01 kPa。
F.2.5連接和軟管﹐按圖F.1將上述設備連接成試驗裝置。
F.2.6﹑彈性軟管,測量被測筆套最寬處,選擇內徑為被測筆套外接圓直徑80%~85%的軟管;其壁厚為(0.75土0.25 ) mm,邵氏硬度A(55士10》。
注，直徑適合筆套的軟管可能難以獲得,必要時,可采用浸漬成型技術來制造軟管。

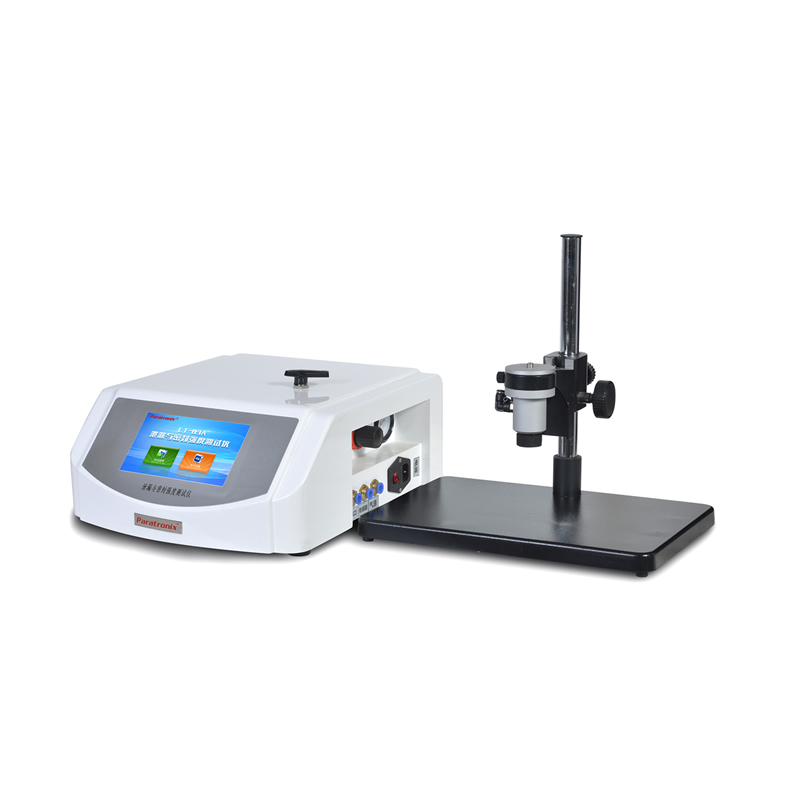

LT-03A泄漏與密封強度測試儀
F.3程序
F.3.1切取適當長度的彈性軟管(見F.2.6),使得筆套插入并與試驗裝置連接時筆套兩端均有寬松的空間。用肥皂水或其他合適的低黏度潤滑劑涂抹軟管內壁。筆套應插至軟管中部,并盡量保持與軟管軸線平行。
F.3.2用適當?shù)慕宇^和彈性軟管把彈性軟管/筆套組件(見F.3.1)連接到圖F.1所示的試驗裝置上。開啟氣源和調節流量﹐當壓力表顯示壓差為1.33 kPa時,記錄在此壓力下流量計的示值。
F.3.3 關閉氣源,取下彈性軟管/筆套組件,反向與裝置連接v重復F.3.2的試驗。給出每個方向測得的流量值。
F.3.4記錄每個筆套兩個方向的空氣流量和最小值,必要時記錄所用彈性軟管的內徑。
