2024-05-15 09:24
已查看135次
對于粘合在一起的多層材料，采用測定從接觸面進行剝離時產生的力，來反映材料的黏合強度。
剝離強度系指將規定寬度的試樣，在一定速度下，進行 T 型剝離，測定所得的復合層 與基材的平均剝離力。
本法適用于塑料復合在塑料或其他基材（如鋁箔、紙等）上的各種軟質、硬質復合塑料材料剝離強度的測定。
儀器裝置
可使用材料試驗機，或能滿足本試驗要求的其他裝置。
檢測儀器推薦:ETT-AM 電子拉力試驗機
儀器的示值誤差應在實際值的±1%以內。
試驗環境 樣品應在溫度 23℃±2℃、相對濕度 50%±5%的環境中放置 4 小時以上，并在此條件下進行試驗。
試樣制備
取樣品適量，均勻截取縱、橫向寬度為 15.0mm±0.1mm，長度≥200mm 的試樣各 5 條（當樣品實際長度不足 200mm 時，應滿足測定法的要求）。復合方向為縱向。
沿試樣長度方向一端將復合層與基材預先剝開長度≥50mm 備用，被剝開部分不得有明顯損傷。若試樣不易剝開，可將試樣一端約 20mm 浸入適當的溶劑（常用乙酸乙酯、丙酮）中處理，待溶劑揮發后，再進行剝離強度的試驗。 若復合層經上述方法的處理，仍不能與基材分離，則試驗不可進行，判定為不能剝離。
3. 將試樣剝開部分的兩端分別夾在試驗機上下夾具中，使試樣剝開部分的縱軸與上、下夾具中心連線重合，并松緊適宜。

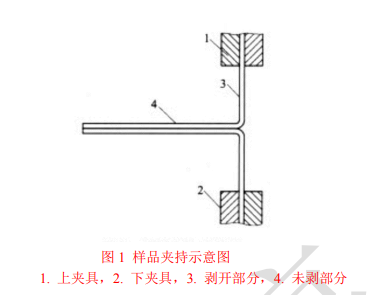

4.試驗開始時，未剝開部分與拉伸方向呈 T 型，見圖 1，試驗速度為300mm/min±30mm/min，試驗過程中，未剝開部分與拉伸方向角度不限， 并確保實際剝離（而非拉伸）距離不少于 100mm（取值若能在剝離曲線平穩的范圍內，min不能低于 50mm）。
5.記錄試樣剝離過程中的剝離力曲線。
想了解更多材料的試樣性能可以多多關注我們山東普創工業科技有限公司。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
聯系我們
