2024-04-20 09:53
已查看140次
為了方便所包裝產品的使用或取食，大部分軟塑包裝袋設計有易撕口，如熱封邊頂部的鋸齒狀易撕口、熱封邊部的切口等。實際使用中，并不是所有的軟塑包裝袋的易撕口均易撕開。在撕開包裝的過程中常會出現易撕口處很難被撕開，或者在撕裂的過程中出現了包裝袋復合膜分層的現象，增加了取出所包裝內容物的難度。若包裝袋的撕裂性能較差，不易取出。 軟塑包裝撕裂性能的優劣直接關系到所包裝的產品是否易被取出。
目前國內軟塑包裝直角撕裂力的檢測可參考的標準為QB/T 1130-1991《塑料直角撕裂性能試驗方法》。
本標準規定了塑料薄膜和薄片直角撕裂性能試驗方法。
本標準適用于塑料薄膜,薄片及其他類似的塑料材料。
2引用標準
GB1040塑料拉伸試驗方法.
GB2918塑料試樣狀態調節和試驗的標準環境
GB 6672塑料薄膜和薄片厚度的測定機械測量法
3原理
對標準試樣施加拉伸負荷，使試樣在直角口處撕裂,測定試樣的撕裂負荷成撕裂強度。
4試驗儀器
4.1符合GB1040要求并能滿足試驗速度要求的拉伸試驗機。
4.2符合 GB 6672要求的厚度測量儀器。
檢測儀器推薦：ETT-AM拉力試驗機
5試樣

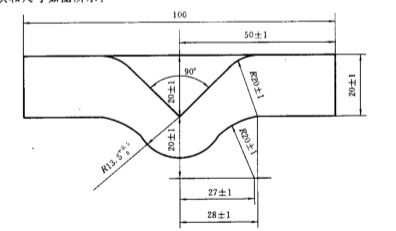

5.1試樣的形狀和尺寸如圖所示:
5.2縱橫方向的試樣各不少于5個。在受到拉伸試驗機量程限制的情況下允許采用疊合試樣組進行試.驗，此時試樣不少于3組,每組5片。單片試樣和疊合試樣組的測試結果不可比較。疊合試樣組不適用于泡沫片。
5.3 以試樣撕裂時的裂口擴展方向作為試樣方向。
6試樣的狀態調節和試驗的標準環境
按GB2918規定的標準環境正常偏差范圍進行,狀態調節時間至少4h,并在同樣條件下進行試驗。
7試驗步驟
7.1按GB6672測量試樣或疊合試樣組直角口處的厚度作為試樣厚度。
7.2 將試樣夾在試驗機夾具上,夾人部分不大于22 mm,并使其受力方向與試樣方向垂直。
7.3在(200土20)mm/min的試驗速度下進行試驗,記錄試驗過程中的最大負荷值。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
聯系我們
