1范圍
本標準規定了藥用玻璃容器內應力檢驗的試樣準備、儀器要求、試驗方法.計算方法以及報告內容等。
本標準適用于藥用玻璃容器內應力的檢驗。
2術語和定義
下列術語和定義適用于本文件。
2.1
起偏振片polarizer
起偏鏡
一種光學裝置,自然光通過它以后,變成有一定振動方向的平面偏振光,通常被放置于光源與被測試樣之間。
2.2
檢偏振片analyzer
檢偏鏡
分析鏡
一種光學裝置，自然光通過它以后,變成有一定振動方向的平面偏振光,通常被放置于觀察者與被測試樣之間。
3原理

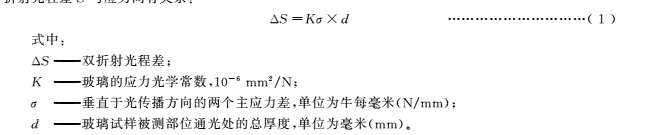

3.1 通常玻璃為各向同性的均質材料,當有應力存在時,它會表現各向異性,產生光的雙折射現象,雙折射光程差S與應力間有關系:
3.2同一品種玻璃應力光學常數K是相同的,因此可以用單位厚度光程差數值表示其應力大小。
3.3本標準使用偏光應力儀測量光程差.并以單位厚度光程差數值來表示產品內應力大小。

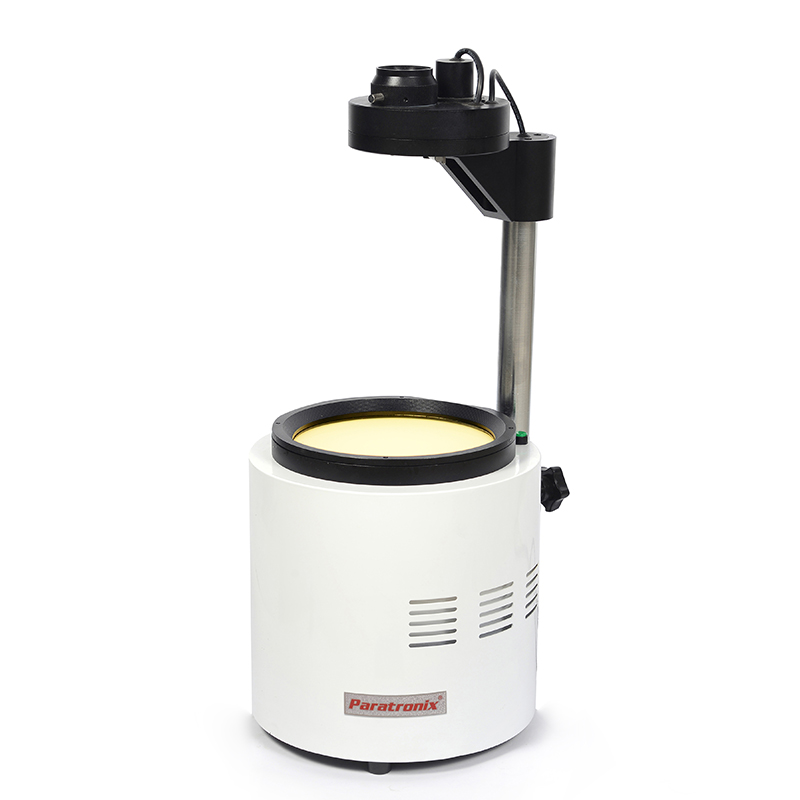

檢測儀器：SG-03偏光應力儀
5儀器要求
5.1在使用偏光元件和保護件進行觀察時，光場邊沿的光亮度不小于120 ed/m'.
5.2亮楊的光偏振度在任何一點都不小于99%.
5.3偏報場不小于85 mm.
5.4在起偏報片與檢偏振片之間能分別置入565 nm的全波片(靈敏色片)或四分之- -敢片。 波片的慢軸與起偏振片的偏振平面威90".
5.5檢偏振片應安裝成能相對于起偏振片和全波片或四分之一波片旋轉,并且有旋轉角度的測量裝置(度盤格值為17).
5.6偏光應力儀測 量準確度:雙折射光程差小于或等于3 nm.
6試驗方法
6.1試驗環境
應力儀應安裝在溫度為10 C~35 C ,相對濕度小于80%,光線較暗的環境中。
