2024-04-01 09:05
已查看140次
1設備與量具

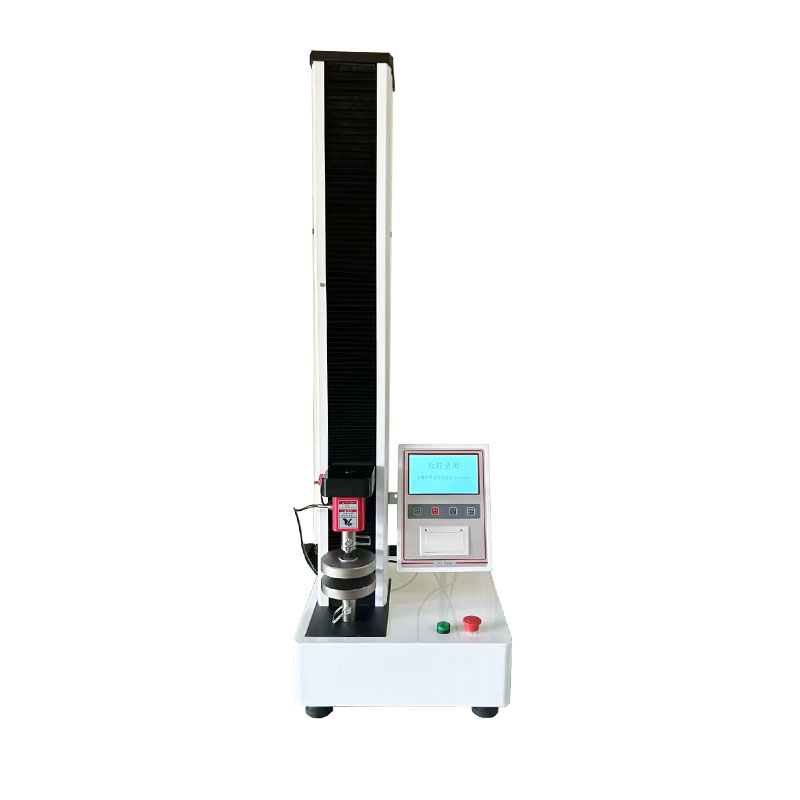

1.1設備推薦：ETT-AM拉力試驗機
拉力試驗機:實測示值應在表盤滿刻度的15%~85%之間，讀數示值誤差應在±1%之內。
1.2量具
游標卡尺:較好度為0.02mm。直尺:較好度為1mm。
2試樣
2.1取樣位置

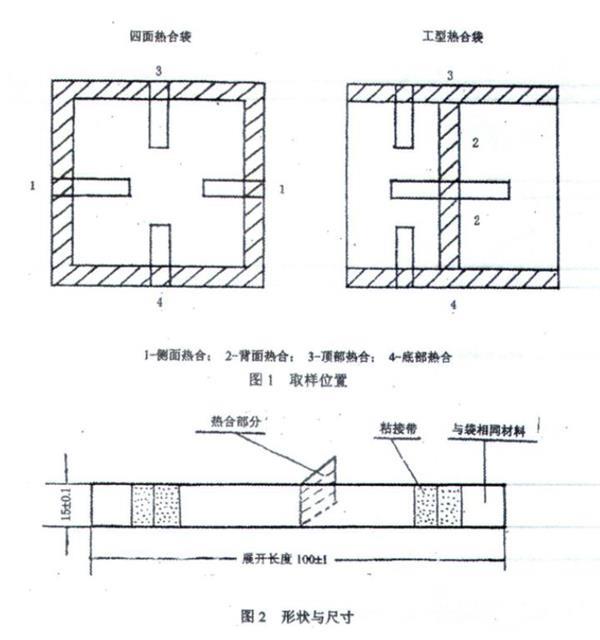

如圖Ⅰ所示，分別在塑料薄膜包裝袋的側面、背面、頂部和底部，與熱合部位成垂直方向上任取試樣，各自作為包裝袋側面、背面、頂部和底部的熱合試樣。
2.2形狀與尺寸
試樣寬度(15士0.1)mm，展開長度(100士1)mm，若展開長度不足(100士1)mm時，可按圖2所示，用膠粘帶粘接與袋相同材料，使試樣展開長度滿足(100±1)mm要求。
2.3 試樣數量
按2.1規定，從每個熱合部位裁取試樣10條，至少從3個塑料薄膜包裝袋上裁取。
2.4試樣數量
試樣寬度使用游標卡尺測量，試樣長度使用直尺測量。
2.5狀態調節
按GB 2918中規定的標準環境和正常偏差范圍進行，狀態調節時間不少于4h，并在此條件下進行試驗。
3試驗步驟
將經過狀態調節后的試樣，以熱合部位為中心，打開呈180°，把試樣的兩端夾在試驗機的兩個夾具上，試樣軸線應與上下夾具中心線相重合，并要求松緊適宜，以防止試驗前試樣滑脫或斷裂在夾具內。夾具間距離為50mm，試驗速度為(300士20)mm/min，讀取試樣斷裂時的較大載荷。
若試樣斷在夾具內，則此試樣作廢，另取試樣補做。
4 計算
試驗結果以10個試樣的算術平均值作為該部位的熱合強度，單位以N/15mm表示，取三位有效數字。
5試驗報告
5.1塑料薄膜包裝袋的名稱、名稱、材質、規格。
5.2試驗條件。
5.3試樣在塑料薄膜包裝袋中所處位置及各位置熱合強度的算術平均值，較大值，較小值。
5.4 當熱合強度大于塑料薄膜的斷裂拉力時，應予以說明。

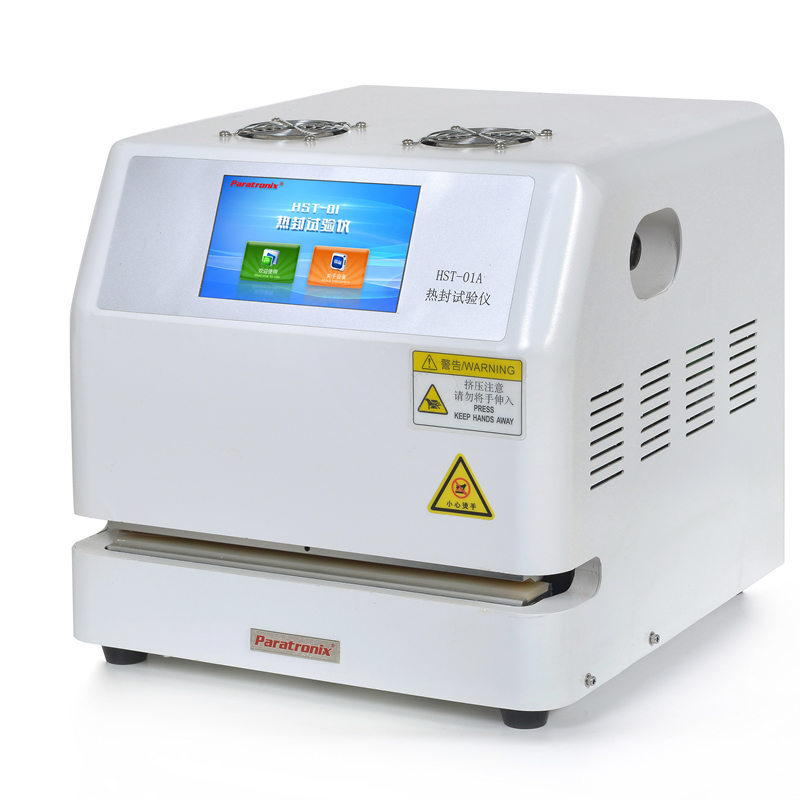

6熱封試驗儀器推薦：HST-01A/HST-01熱封試驗儀
熱封試驗儀采用熱壓封口法對塑料薄膜和復合軟包裝材料的熱封溫度、熱封壓力和熱封時間進行測定，以獲得精確的熱封性能指標。通過觸摸屏設置需要的溫度、壓力、時間，內部嵌入式微處理器通過驅動相應的意見，并控制氣動部分，使上熱封頭上下運動，使包裝材料在一定的熱封溫度、熱封壓力和熱封時間下熱封合。通過改變熱封溫度、熱封壓力以及熱封時間參數，即可找到合適的熱封工藝參數。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
聯系我們
