2024-03-02 09:33
已查看96次
本標準規定了堿性電池隔膜基本性能的測試要求和通用測試方法。
4.6干態 抗張強度

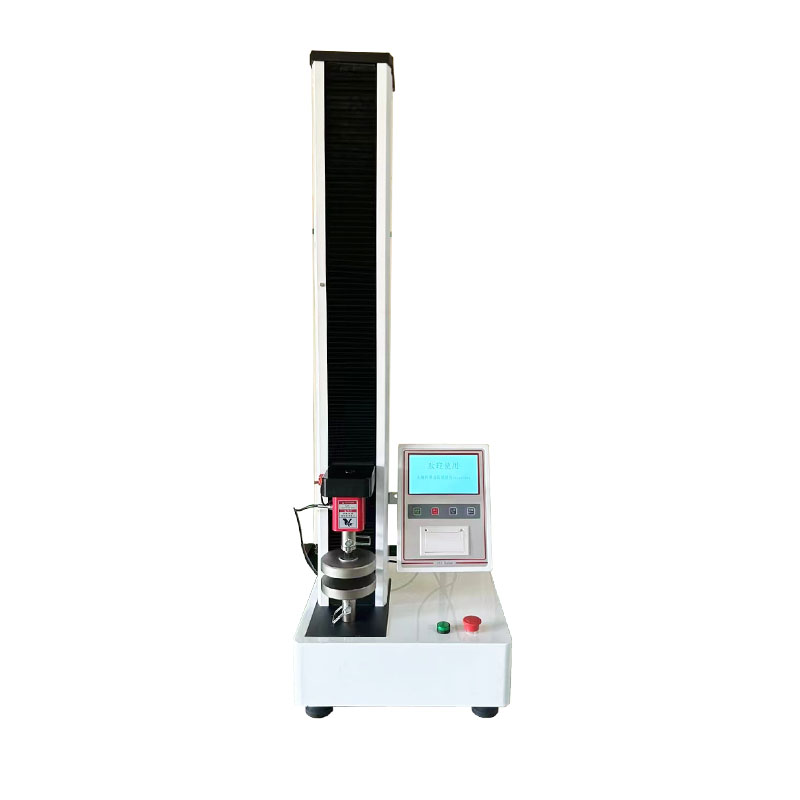

檢測儀器推薦：ETT-AM電子拉力試驗機
4.6.1方法提要
隔膜的干態抗張強度是測定試樣在標準干燥狀態下單位截面積的抗張力，以N/m'表示。有方向性的隔膜材料，其干態抗張強度應包括橫向干態抗張強度和縱向干態抗張強度兩個表征值。抗張強度的測定可采用恒速加荷法或恒速拉伸法，報告中應注明測試的條件。
4.6.2所用設備、 儀器、試劑或溶液
抗張強度試驗儀ETT-AM:上下夾具之間的距離可調整至50 m土1m，100 m土1 mm;試驗機的有效測定范圍在總量程的10%~90%之間，且設備讀數的偏差不高于士1%。
4.6.3測試方法
干態抗張強度測試方法如下:
a)按4.2 測試樣品干態厚度d.
b)將樣品裁成長約150 m.寬15土0.2 m的試樣(長方向即為測試方向)，不少于5條。若樣品不夠長，允許調整試樣長度，但應予以說明。
c)將試樣在溫度為25 C士5 C.濕度不超過75%的環境中處理1 h,并在此條件下進行測試。
d)如采用恒速加荷法， 設定下夾具的下降速度，應使試樣開始負荷至破裂的時間為20 s士5 s;如采用恒速拉伸法，紙類隔膜的儀器拉伸速度調整為20 m/min,其他類隔膜的儀器拉伸速度調整為100 m/min.
e)取試樣5條，逐次進行斷裂拉力F的測定。
f)測試中上下夾具中心線必須與試樣受力方向平行，在受力過程中保持試樣在同一平面，且試樣不得在夾具內滑動:若試樣在夾具內部或離夾口10 m以內某處斷裂時，表示試樣夾持不正，不得計入測試結果，應再取試樣進行補測。
注:有方向性的隔膜材料，試樣按縱向和橫向兩個方向進行裁制，分別按上述方法測試。各自取值。
4.7濕態抗張強度
4.7.1方法提要
隔膜濕態抗張強度是測定試樣在標準溶液浸潤后，單位截面積的抗張力，以N/mm'表示。
4.7.3測試方法
抗張強應測試方法檢測儀器如上ETT-AM電子拉力試驗機
a) 按4.3測試樣品品態度
b)將樣品裁成長約的的覺15士0.2 m的試樣長對出為試方向，不少于5條。若樣品不夠長人的年識整試樣長度，但應予以說明。
c) 將試樣文波為25 C+5工的氫氧化鉀溶液，浸詢4b后收出1用虎紙將隔膜表面的堿液吸干
d)如不用間班的荷法，設定下夾具的下段 速度，應使試樣開始負荷互破交的時間為20 s士5 s;如來中想過控伸法。紙類隔膜的儀伸速度調整為20 mn/min, 其他7附摸的儀器拉伸速度調路100mm/min
e)取試樣5來，逐次進行斷袋拉力上的系定。
f)測試中上下夾具中心線必須與試標受力的平行，在受力過程中保持試證年的一平面，且試樣不得之來內滑動:試樣在夾用內部政物夾口10以內某處斷表示試樣夾持不正，不得的人測試結果
注:有方性的用材料，文樣按縱向和模向兩個方向進行裁制，分別接上述方法州路取值。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
聯系我們
