測定與玻璃瓶罐退火狀態有關的相應光程差的試驗方法

2023-12-22 09:46

已查看82次

1.1本標準規定了測定與玻璃瓶罐退火狀態有關的相應光程差的試驗方法。以下兩種方法可選擇使用。

方法A:用偏光儀與- -套標準片對比測量。

方法B:用偏光儀直接測量.

1.2 方法A適用于測定光程差小于150 nm的試樣,方法B適用于測定光程差小于565 nm的試樣。

3偏光儀推薦：SG-03數顯偏光應力儀


3.1視域各處的偏振度不小于99%.

3.2視域至少比被測瓶罐大51mm.起偏鏡與分析鏡的距離應滿足通過瓶口觀察瓶底的檢驗。

3.3附有光程差為565 nm的靈敏色片,其在觀察視域中程差的變化應小于5 nm,它的慢軸與偏振面成45°,這樣在觀察視城里能產生紫紅色的背景。樣品測定處的亮度至少是300cd/m2。

注:色片程差在510 nm和580 nm之間方能辨別顏色,zuilixiang是565 nm.

4標準片

使用一套不少于5片、且已知內應力的標準玻璃圓片,此標準片應覆蓋玻璃瓶罐生產的退火范圍，圓片的直徑大于76mm.小于102mm,每片都具有規定的殘余應力,離開邊緣6.4mm處的光程差的一致性應不小于21. 8 nm,不大于23. 8 nm.

5試驗步驟

5.1 圓柱形無色玻璃瓶罐底部的檢驗

通過瓶口觀察瓶罐的底部,并旋轉瓶罐,尋找瓶底應力最大處,將瓶底根部的最大應力色圖與-一個一個疊加起來的標準片進行比較(標準片與起偏鏡平行) ,觀察瓶底最大應力是否小于一片、大于一片小于二片或大于二片小于三片等等,要獲得瓶底的應力色圖與標準參數wanquan一致的可能性很小。然后按照下列規則記錄應力級數:當瓶底的最大應力色圖大于N片而小于N+1片時,它的應力級數是N+1.

試樣的表觀應力級數比實際觀察的應力級數大(見表1).

方法B:偏光儀直接測量法

7偏光儀

7.1視域各處的偏振度不小于99%.

7.2視域至少比被測瓶罐大51mm.起偏鏡與分析鏡的距離應滿足通過瓶口觀察瓶底的檢驗。

7.3 將-塊具有光程差為141 nm士14 nm的四分之一波片插人樣品和檢偏鏡之間, 波片的慢軸隨起偏鏡的偏振平面而調整。偏振視域?qū)悠返牧炼戎辽偈?00 cd/m*.

注:由于四分之- -波片偏離141 nm的標稱值,或應力的測定方向偏離與偏振片成45°的理想方位將會影響光程差的測定值。

四分之一波片偏離14 nm和應力方向偏離10* .產生的誤差不大于8 nm.

7.4檢偏鏡應裝成能分別繞起偏鏡和四分之-波片旋轉,并能測定其旋轉角。

8試驗步驟

8.1圓柱形無色玻璃瓶罐底部的檢驗

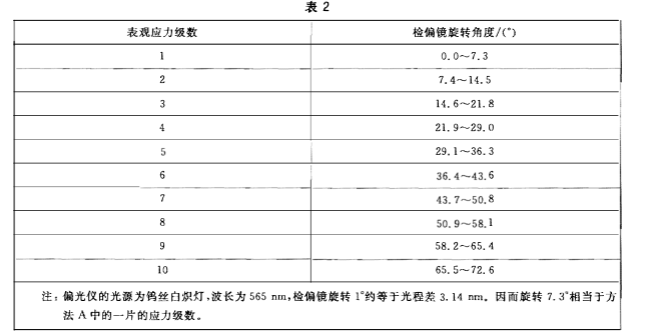

先旋轉檢偏鏡,使起偏鏡的偏振面垂直于檢偏鏡的偏振面,此時是零位,視域呈黑色,把瓶罐放人帶有靈敏色片的觀測視域中進行測定。旋轉瓶罐,尋找瓶底內根部的最大光程差的顏色。然后移去靈敏色片,通過瓶口觀察瓶底。在瓶底中心將出現暗色的消光十字,十字之間具有明亮的區域,如果瓶罐的光程差較低,十字就模糊不清。如果在觀察處推入靈敏色片或?qū)⑵抗薹旁诰哂徐`敏色片的偏光儀里觀察,十字將出現紫紅色而不是黑色。旋轉檢偏鏡,使十字分離成兩條暗色圓弧,且直徑相等方向相反,朝著瓶底根部的方向移動。隨著兩條圓弧向外移動,在圓弧的凹側便出現藍灰色,在凸側便出現褐色,當測定瓶罐某-選定點的光程差時,旋轉檢偏鏡,直到在選定點上藍灰色剛好被褐色取代為止。旋轉瓶罐的中心軸,確定此點是否為最大光程差,如果不是,進--步旋轉檢偏鏡,使最大光程差處的藍灰色剛好被褐色取代為止。檢偏鏡的旋轉角度與應力級數的換算見表2.
