2023-12-21 09:49
已查看138次
GB/T 1040的本部分規定了在規定條件下測定塑料和復合材料拉伸性能的- - 般原則,并規定了幾種不同形狀的試樣以用于不同類型的材料,這些材料在本標準的其他部分予以詳述。
本方法用于研究試樣的拉伸性能及規定條件下測定拉伸強度、拉伸模量和其他方面的拉伸應力/應變關系。
檢測原理：
沿試樣縱向主軸方向恒速拉伸,直到試樣斷裂或其應力(負荷)或應變(伸長)達到某一預定值,測量在這一過程中試驗承受的負荷及其伸長。
4.2方法
4.2.1這些方法適用于模塑制 備的選定的尺寸試樣,或采用機加工、切割或沖裁等方法從成品或半成品上(如模制件、層壓板、薄膜和擠出或澆鑄板)制備的試樣。試樣類型及其制備見關于典型材料的GB/T 1040的相關部分。某些情況下可使用多用途試樣。多用途和小型試樣見ISO 20753.
4.2.2此方法規定了 試樣的優選尺寸。不同尺寸的試樣或不同狀態調節后的試樣試驗結果無可比性。另一些因素,如測試速度和試樣的狀態調節也會影響試驗結果。因此,在進行數據比對時,應嚴格控制這些因素并記錄。

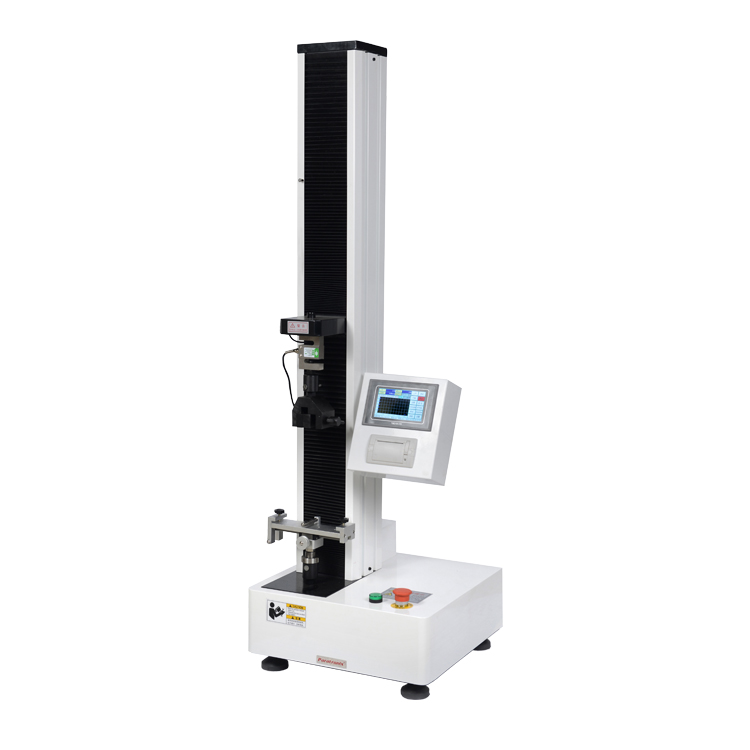

檢測儀器：ETT-AM材料試驗機
5.1.3夾具
夾具用于夾持試樣與試驗機相連,使試樣的主軸方向與通過夾具中心線的拉力方向重合。試樣應以這種方式夾持以防止被夾試樣相對夾具口滑動。夾具不會引起夾具口處試樣過早破壞或擠壓夾具中的試樣。
例如在拉伸模量的測定中,應變速率的恒定是很重要的,不能由于夾具的移動而改變,特別是在使用楔形夾具時.
9試驗步驟
9.1試驗環境
應在與試樣狀態調節相同環境下進行試驗,除非有關方面另有商定,例如在高溫或低溫下試驗。
9.2 試樣尺寸
若ISO 16012或ISO 23529適用,則依照其測定試樣的尺寸。
在每個試樣中部距離標距每端5mm以內記錄寬度和厚度的最大值和最小值,并確保其在相應材料標準的允差范圍內。使用測量的寬度和厚度的平均值來計算試樣的橫截面。
對于注塑試樣,在試樣中部5 mm內測定寬度和厚度。
對于注塑試樣,不必測量每個試樣的尺寸。每批測量-一個試樣就足以確定所選試樣類型的相應尺寸(見本標準的相關部分).使用多型腔模具時,應確保型腔之間的試樣尺寸偏差不超過0.25%.
從片材或薄膜上沖壓出來的試樣,可認為沖模中間平行部分的平均寬度與試樣的對應寬度相等。
在周期性的比對驗證測量基礎上,方可采用這種方法。
本標準此部分僅適用于環境溫度下用于計算拉伸性能測定的試樣尺寸。因此,并未考慮其他溫度下性能測定時的熱膨脹效應。
9.3 夾持
將試樣放到夾具中,務必使試樣的長軸線與試驗機的軸線成一條直線。平穩而牢固地夾緊夾具,以防止試驗中試樣滑移和夾具的移動。夾持力不應導致試樣的破裂或擠壓(見注2).
注1:在手動操作中可用停止來對中試樣。除非機器可連續降低熱應力,在環境箱內夾持試樣時可先夾住一個夾具,待試樣溫度平衡后夾緊另一個夾具。
注2:例如,在熱老化后的試樣會在夾具內破裂。高溫試樣中可發生試樣擠壓。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
聯系我們
