紙和紙板抗張強度裂斷長和抗張能量吸收的方法

2023-12-18 09:43

已查看67次

本標準規定了使用恒定拉伸速度(20mm/min)的試驗儀器測定紙和紙板抗張強度、斷裂時伸長率、裂斷長和抗張能量吸收的方法.并規定了抗張指數.抗張能量吸收指數和彈性模量的計算公式。

本標準適用于除瓦楞紙板外的所有紙和紙板。

3術語和定義

下列術語和定義適用于本文件。

3.1抗張強度tensile strength

在規定的試驗條件下,單位寬度的試樣斷裂前所能承受的最大張力。

3.2抗張指數tensile index

抗張強度除以定量。

3.3伸長量elongation

試樣長度的增加量。

注:以毫米表示。

3.4 伸長率strain

試樣的伸長量與初始試驗長度的比值。

3.5斷裂時伸長率strain at break

在規定的試驗條件下,試樣斷裂瞬間的伸長量與初始試驗長度的比值。

3.6裂斷長breaking length

假設將一定寬度的紙或紙板的一-端懸掛起來,計算由其因自重而斷裂的最大長度。

3.7抗張能量吸收tensile energy absorption

單位面積的試樣被拉伸至最大抗張力時所吸收的能量。

注:試樣面積用試驗長度乘以試樣寬度計算。

3.8抗張能量吸收指數tensile energy absorption index

抗張能量吸收除以定量.

3.9彈性模:量modulus of elasticity

抗張力-伸長量曲線的最大斜率乘以初始試驗長度再除以試樣的寬度和厚度的乘積。

4原理

使用抗張?jiān)囼?yàn)儀.在恒定的拉伸速度下將規定尺寸的試樣拉伸至斷裂.記錄其抗張力。如需要，記錄其伸長量。如果能夠連續記錄抗張力和伸長量.則可測定出斷裂時伸長率.抗張能量吸收和彈性模量。通過記錄的數據和已知的試樣定量.可計算出抗張指數和抗張能量吸收指數。

檢測儀器：ETT-AM電子拉力試驗機

8.1檢查試驗儀及記錄儀(如使用)零位。

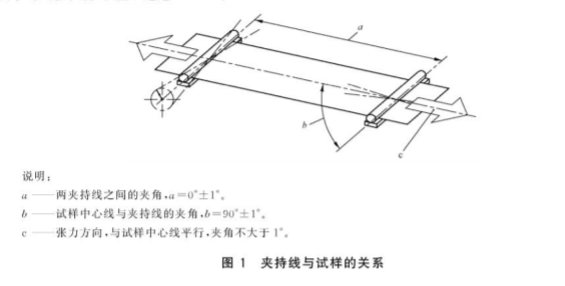

8.2將夾頭距離調節到規定的初始試驗長度并將試樣夾在夾頭上.注意不應用手接觸試樣兩夾持線之間的試驗區域。建議處理試樣時,佩戴- -次性手套或輕質的棉手套。擺正并夾緊試樣,不留任何可覺察的松弛,并且不產生明顯的應變。保證試樣平行于所施加的張力方向(見圖1)。

注1:儀器在重直方向夾持試樣時.為防止試樣松弛.可以在試樣下端附上一個小砝碼.如低定量的紙可以附上一個10g砝碼。該方法不適用于高伸長率的紙。

注2:對特定類型的紙.不對試樣施加張力時很難辨別“可覺察的松弛"。此時。試樣可以保留限度的松弛。

8.3開始試驗直至試樣斷裂。記錄所施加的最大抗張力.如需要,還應記錄伸長量(單位為mm),或者從儀器上直接讀出斷裂時仲長率(%)。

8.4 在要求的每個方向(縱向或橫向)各測試至少10個試樣,舍去所有在距夾持線10 mm范圍內斷裂的試樣的試驗數據,每個方向上得到10個有效結果。如果20%以上的試樣在距夾持線10 mm范圍內斷裂。則應檢查試驗儀是否符合5.1和第6章要求.如儀器有故障，則舍棄全部試驗結果并采取補救措施。在試驗報告中注明在距夾持線10mm范圍內斷裂的試樣數量。
