偏光應力儀如何檢測玻璃瓶的內應力

2023-09-22 10:17

已查看200次

本標準適用于玻璃瓶的內應力檢驗。包括比較法(使用偏光應力儀，在偏振光視場內使樣品與一套標準程差片進行比較)和直測法(使用偏光應力儀直接進行應力測定)兩種方法，可按需要分別選用。

1樣品

1.1樣品應為未經其他試驗的玻璃瓶罐。

1.2樣品須預先在實驗室內放置30分鐘以上。

1.3不得用手直接接觸樣品，檢驗時應戴手套。

2儀器推薦：SG-03偏光應力儀

2.1偏光應力儀應符合下列技術要求(如玻璃制吊應力檢查儀)

2.1.1在使用偏光元件和保護件進行觀察時，光場邊沿的光亮度不少于308燭光/米2。

2.1.2亮場的光偏振度在任何一點都不小于99%。

2.1.3視場的直徑不小于250毫米。

2.1.4光源由多個60 ~ 100瓦白熾燈泡組成，并布置成能獲得均勻的光亮場。

2.1.5在起偏鏡和檢偏鏡之間能分別置入565納米(亳微米)的全波片(靈敏色片)或1/4波片，波片的慢軸與起偏鏡的偏振平面成90"。

2.1.6檢偏鏡應安裝成能相對于起偏鏡和全波片或1/4波片旋轉，并且有旋轉角度的測量裝置。檢偏鏡每旋轉1",相當于光程差3.14納米(毫微米)。

2.2標準程差片

2.2.1標準程差片一套，不少于6片。

2.2.2標準程差片呈圓形，其直徑不小于30毫米。

2.2.3偏振光通過標準程差片時所產生的光程差為21.8~ 23.8納米(毫微米)。

2.2.4每片標準程差片的程差值應均勻一致。

2.2.5在同“套標準程差片內，各片間最大與最小程差值不得超過0.7納米(毫微米)。

3檢驗程序

3.1比較法

3.1.1.無色樣品的檢驗

3.1.1.1把全波片置入偏光應力儀光路中，并調整儀器零點。

3.1.1.2把樣品放人視場，檢驗樣品上呈現最高色序處。

3.1.1.3

將標準程差片放人視場，靠近樣品的觀察區,但不要與樣品疊加。

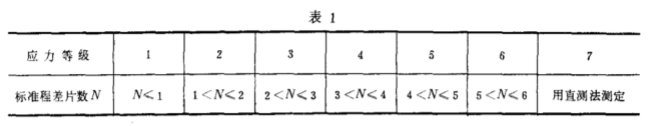

3.1.1.4依次疊加標準程差片，與樣品最高色序處的顏色比較。當該色序大于N片標準程差片疊加的色序，而小于N+ 1片標準程差片疊加的色序時，則該處的應力按N+ 1片標準程差片計算。也即按表1所列關系折算成樣品的應力等級。

3.1.2 有色樣品的檢驗

3.1.2.1

卸下全波片，用偏光應力儀直接觀察樣品。選定最暗區作為參考區。

3.1.2.2置入全波片。依次把標準程差片疊加于參考區，一面疊加一面與樣品呈現最高色序區的顏色相比較，直到兩者的顏色接近為止。

3.1.2.3轉動樣品，找出最高色序點。

3.1.2.4 繼續在參考區疊加標準程差片,并與最高色序點的顏色相比較。按表1所列關系折算成樣品的應力等級。


3.2 直測法

.3.2.1 無色樣品的檢驗

3.2.1.1無色樣品底部的檢驗

3.2.1.1.1調整偏光應力儀零點，使之呈現暗視場。

3.2.1.1.2把樣品放入視場。從口部觀察底部,這時視場中會出現暗十字。如果樣品應力小，則這個暗十字便會模糊不清。

3.2.1.1.3旋轉檢偏鏡，使晴十字分離成兩個沿相反方向向樣品跟郁移動的圓弧。隨著暗區的外移，在圓弧凹側便出現藍灰色，在凸側便出現褐色。如要測定某選定點的應力值，則旋轉檢偏鏡，使得在該點.上藍灰色剛好被褐色取代為止。

3.2.1.1.4 繞軸線旋轉樣品，觀察所選定的點是否為最大應力點。如果不是進一步旋轉檢偏鏡，使得最大應力點處的藍色剛好被褐色取代為止。

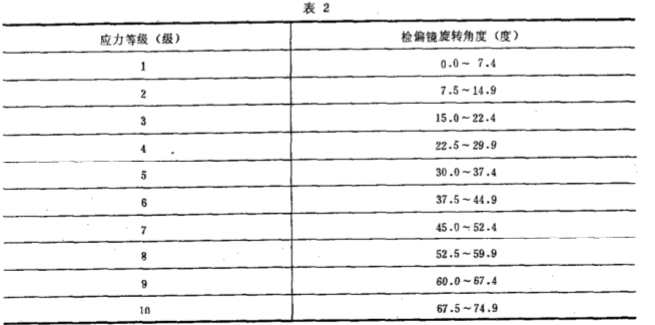

3.2.1.1.5記錄下檢偏鏡的旋轉角度或折算成真實旋轉角度。再按表2所列關系，查出樣品的表觀應力等級或真實應力等級。


3.2.1.2無色樣品側 壁的檢驗

3.2.1.2.1 把樣品放入視場中，使樣品的軸線與偏振平面成45"，這時側壁上會出現亮暗不同的區城。

3.2.1.2.2旋轉檢偏鏡，直至側壁上的暗區聚會，剛好wan全取代亮區為止。

3.2.1.2.3繞軸線旋轉樣品，借以確定最大應力區.

3.2.1.2.4記錄下最大應力區的檢偏鏡旋轉角度，按表2的關系折算成樣品的應力等級。

3.2.2有色樣品的檢驗

3.2.2.1檢驗步驟與3.2.1相同。

3.2.2.2當沒有明顯的藍色和褐色以及玻璃的遷過率較低時，較難確定檢偏鏡的旋轉終點,深色樣品尤為嚴重，這時可采用平均的方法來確定準確的終點。即以暗區取代亮區的旋轉角度與再使亮區剛好重新出現的總旋轉角度之和的平均值表示之。
