PBSC-BP30可吸收螺釘旋入扭矩的試驗方法

2023-09-13 10:12

已查看109次

本標準規定了可水解(從這- -點來講也是生物可吸收的)聚合物樹脂為材料制成的矯形外科內固定板和螺釘相關力學性能和試驗方法.

本標準規定了可吸收外科植人物尺寸和其他物理性能的常用術語,也定義了與可吸收醫療器械相關的性能術語。

本標準規定了一些標準的試驗方法,可以在規定的預處理.溫度.濕度和測試裝置速度等條件下,連續地測試可吸收植入物的力學性能.

并非所有的可吸收醫療器械均適用于本標準。使用者應根據具體的可吸收醫療器械及其可能的應用領域來考慮本標準的適用性.

本標準并非試圖對所涉及的所有安全問題進行闡述，即便是那些與其使用有關的安全問題。確立適當?shù)陌踩僮饕?guī)范，以及在應用前明確管理限制的適用性,是本標準用戶自身的責任。

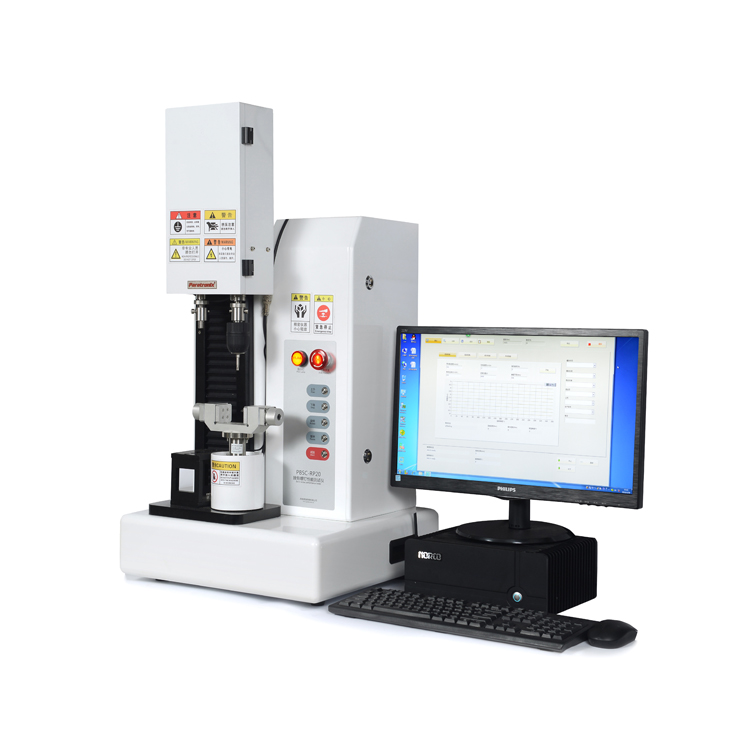

接骨螺釘性能測試儀：PBSC-BP30


可吸收螺釘旋入扭矩的試驗方法：

本試驗方法用于測定將骨螺釘旋人標準材料所需的扭矩。本試驗方法所得到的結果與骨螺釘旋入和動物骨中所需的扭矩沒有直接的相關性。本試驗的目的僅僅是為了保證試驗樣品的一致性。

A.2.2儀器

測試速度:在1 r/min~5r/ min范圍內選取-一個恒定角速度施加扭矩。

A.2.3樣品

依照ASTM E122標準,從每一批或一定數量的樣品中隨機選取有代表性的樣品。


A.2.4試驗步驟

A.2.4.1旋入:按照下列要求旋入骨螺釘

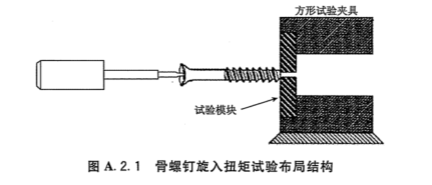

A.24.1.1旋人:按照?qǐng)D A2.1,將樣品放入試驗夾具中。利用一個扭轉驅動裝置,在1 r/ min~5r/ min范圍內選取-一個恒定角速度,向位于試驗樣品頭部,大小形狀合適的螺絲刀施加扭矩,將待測樣品旋入試驗?zāi)K中。記錄螺釘旋轉最初四圈中的最大扭矩值,以N. m為單位。為了使螺絲刀保持在螺釘?shù)念^部，在旋入的過程中可以施加-個小于1. 14kgf的軸向力。如果施加了更大的軸向力,應采用合適的方法測量此軸向力數值,并在實驗報告中記錄此軸向力數值。

A.2.4.1.2特定螺釘試驗:當試驗?zāi)K的厚度大于待測螺釘?shù)拈L(zhǎng)度時,選擇待測螺釘中最長的螺釘進行試驗,將其最大限度的旋入試驗?zāi)K中.

A.2.4.1.3螺釘對比試驗:當試驗?zāi)K的厚度大于待測螺釘?shù)拈L(zhǎng)度時,將每種規格螺釘分別旋入試驗?zāi)K中,直到所有規格螺釘?shù)淖畲蟮刃肷疃瓤梢赃M(jìn)行比較時為止.

A.2.5 報告

A.25.1應報告每個試驗樣品以下的信息:

A.2.5.1.1

螺釘類別,可參考任何適用于骨螺釘樣品的ASTM或ISO標準。

A.2.5. 1.2螺釘組分

A.2.5. 1.3試驗速度

A.2.5.1.4試驗樣品數量

A.2.5.1.5試驗條件

A.25.1.6試驗溶液

A.2.5. 1.7是否施加載荷(如果施加了,列出載荷值)

A.2.5.1.8旋入扭矩

A.2.5.1.9施加的軸向載荷
