2023-05-25 09:29
已查看138次
1范圍
本標準規定了測定玻璃容器耐內壓力的兩種試驗方法。方法A是在預定的時間內施加恒定內壓力的試驗,方法B是在預定的恒定速率下增加內壓力的試驗。
本標準適用于玻璃容器的耐內壓力試驗.
2取樣
應以規定數量的玻璃容器進行試驗.
供試玻璃容器試驗前不能經受影響其耐內壓力試驗結果的其他任何機械性能和熱性能的試驗。

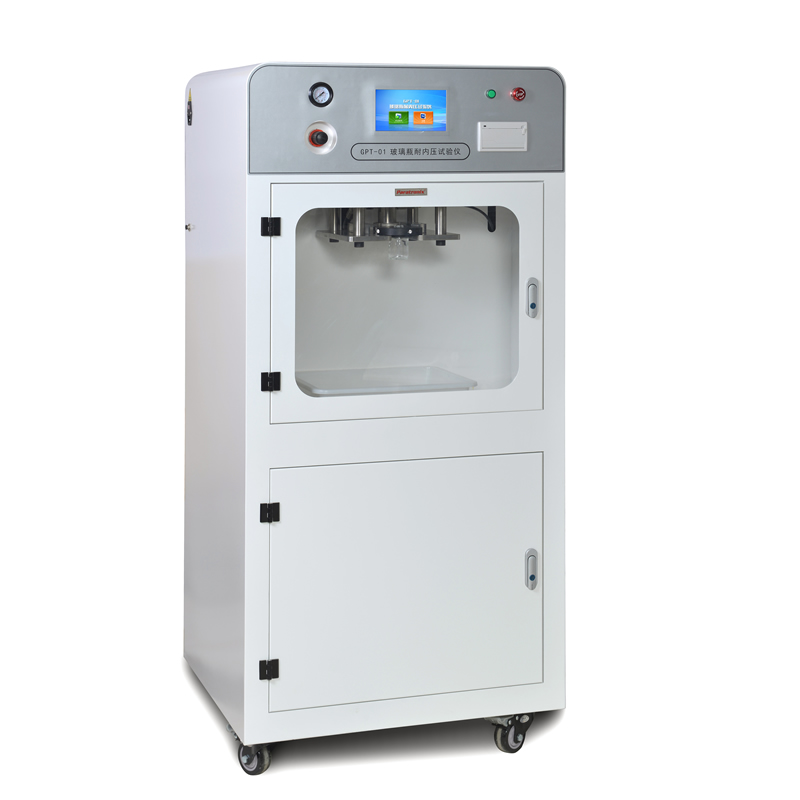

試驗儀器：玻璃瓶耐內壓試驗機
3試驗方法
試驗介質為自來水。
3.1方法A
3.1.1 概述
在預定的時間內施加恒定內壓力的試驗。
3.1.2設備
本設備應符合以下要求:
a) 應夾住受試玻璃容器瓶口并懸掛著進行試驗。
b在試驗時,為保住增壓介質,壓頭和封合面之間應有彈性密封圈.
c)應有使液體壓力達到預定值的裝置,初始加壓速率為1. 0 MPa/s士0. 2 MPa/s(10 bar/s士2 bar/s)并在試驗時保持壓力恒定。
3.1.3步驟
3.1.3.1使樣品達到室溫,然后灌人與室溫相差士5 C的水,以避免在試驗前引入額外壓力。
3. 1.3.2根據試驗的 目的運用下列任- -試驗方法:
a通過性試驗
使內部試驗壓力達到預定值,并保持恒壓60 s士2 s或不同的持續時間,但設備應有校正壓力值的方法能夠獲得相當于60 s恒壓的試驗結果.
b)遞增性試驗
繼上述a)的試驗后,以遞增量為0.1 MPa或0.2 MPa(1 bar或2 bar)的壓力值增壓,直至玻璃容器破損率達到50%或100%.
3.1.3.3試驗報 告
試驗報告應包括下列內容:
a)執行標準號。
b)樣品的規格和取樣方法.
c) 取自各只模具的樣品數量.
d)試驗方 法類型,即通過性試驗5.1. 3. 2a)或遞增性試驗5.1.3.2b)。
e) 試驗結果:
1)按5.1.3.2a)進行的通過性試驗:
試驗中使用的壓力和玻璃容器破裂的數量以及破裂時的相應壓力.
2) 按5.1.3. 2b)進行的遞增性試驗:
玻璃容器破裂時的壓力和在此壓力下破裂的樣品數量;
達到預定樣品百分比所需的壓力,以于0.01 MPa(0.1 bar)表示;
平均破裂壓力和標準偏差.
f) 試驗者簽名,試驗日期。
3.2 方法B
3.2.1概述
在預定的恒定速率下增加內壓力的試驗。
3.2.2 設備
本設備應符合以下要求:
a)應夾住受試玻璃容器 瓶口并懸掛著進行試驗。
b)在試驗時 ,為保住增壓介質,壓頭和封合面之間應有彈性密封圈。
c) 應有使液體增壓速率在0.58 MPa/s士0.1 MPa/s(5.8 bar/s士1 bar/s)的裝置,直至玻璃容器破裂或達到一個預定值.實際增壓速率的重復性應為士2%.
d)設備 應具有顯示玻璃容器破裂時的壓力值或試驗時達到的最大壓力值的裝置。
e) 設備應具有顯示恒速加壓和固定時限持壓之間關系的裝置.
3.2.3步驟
3.2.3.1 使樣品達到室溫,然后灌入與室溫相差士5 C的水,以避免在試驗前引人額外壓力.
3.2.3.2根據試驗的目的運用下列任- -試驗方法:
a)通過性試驗
按0.58MPa/s士0.1MPa/s(5.8bar/s士1bar/s)的速率增加試驗壓力,直至達到預定值.
b)破壞性試驗
按0.58 MPa/s士0.1 MPa/s(5. 8 bar/s士1 bar/s)的速率增加試驗壓力,直至每個玻璃容器破裂。
3.2.4 試驗報告
試驗報告應包括下列內容:
a)執行標準號。
b)樣品 的規格和取樣方法。
c) 取自各只模具的樣品數量。.
d)試驗方法類型， 即通過性試驗5.2.3.2a)或破壞性試驗5.2.3.2b).
e)試驗結果，
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
聯系我們
